利用RC網絡降低可調節LDO輸出噪聲

低壓差穩壓器 （LDO）可用來為高速時鐘、模數轉換器、數模轉換器、壓控振蕩器和鎖相環這些電路供電。噪聲對于高性能模擬電路的設計人員而言極為重要。降低噪聲的關鍵是保持LDO噪聲增益接近單位增益，且不影響交流性能或直流閉環增益。

本文描述簡單的RC網絡如何降低可調節輸出低壓差穩壓器的輸出噪聲。本文通過實驗數據來演示這一簡單方法的有效性。雖然RC網絡的主要目的是降噪，但它也能改善電源抑制和負載瞬態響應。

圖1顯示典型可調節輸出LDO的簡化框圖。輸出電壓VOUT等于基準電壓與誤差放大器直流閉環增益的乘積：VOUT= VR× （1 + R1/R2），其中（1 +R1/R2）是誤差放大器的直流閉環增益。

誤差放大器噪聲VN和基準電壓噪聲VRN放大相同的倍數，使輸出噪聲與設定的輸出電壓成比例增加。這使得輸出電壓上的噪聲比參考電壓高但小于2倍，輸出噪聲適度增加但在敏感應用中哪怕這種適度增加都有可能無法接受。

圖1. 顯示內部噪聲源的可調節LDO簡化框圖

LDO噪聲

LDO的主要噪聲源是內部基準電壓和誤差放大器。當今的器件工作時內部偏置電流為幾百nA或更低，可實現高達15μA的靜態電流。這些小電流需要使用高達1 GΩ的偏置電阻，使得誤差放大器和基準電壓電路相比分立式部署更為噪雜。典型LDO采用電阻分壓器設置輸出電壓，因此噪聲增益等于交流閉環增益，其結果與直流閉環增益相同。

降低LDO噪聲

兩種降低LDO噪聲的主要方法是過濾基準電壓，以及降低誤差放大器的噪聲增益。某些LDO可采用外部電容過濾基準電壓。事實上，許多所謂的超低噪聲LDO都需要使用外部降噪電容來實現其低噪聲性能。這項技術的缺點是誤差放大器噪聲和任何殘留的基準電壓噪聲依然會通過交流閉環增益放大。這使得噪聲與輸出電壓成正比。

降低誤差放大器的噪聲增益可使LDO的輸出噪聲不隨輸出電壓上升而大幅增加。不幸的是，這對于固定輸出LDO而言是不可行的，因為反饋節點不易獲得。然而幸運的是，該節點在可調節輸出LDO中容易獲得。

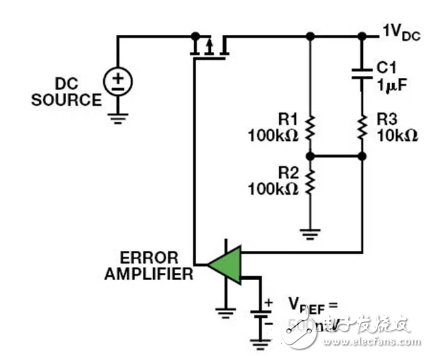

圖2顯示的是一個可調節輸出LDO，其中R1和R2設置輸出電壓。由R3和C1構成的網絡可降低誤差放大器的交流增益。為確保具有低相位裕量（或者非單位增益穩定）LDO的穩定性，選擇R3將放大器的高頻增益設為1.1左右。如需降低1/f區的噪聲，則需選擇C1將低頻零點設為10 Hz以下。

圖2. 降低可調節輸出LDO噪聲增益的簡單RC網絡

圖3將交流閉環增益（其降噪網絡經過適當設計）與開環增益以及未經過修改的閉環增益進行比較。采用降噪網絡后，在大部分帶寬中交流增益接近單位增益，因此基準電壓噪聲和誤差放大器噪聲放大的程度較低。

圖3. LDO環路增益與頻率的關系（帶降噪網絡）

圖4顯示降噪網絡對ADP125 LDO噪聲譜密度的影響。該曲線比較了使用和不使用降噪網絡時，4 V電壓下的噪聲譜密度，以及單位增益下的噪聲譜密度。

可看到在20 Hz至2 kHz范圍內，噪聲性能得到了極大的改善。在R1和C1組成的零點之上，采用降噪網絡的噪聲特性與單位增益時基本相同。噪聲譜密度曲線在20 kHz以上融合，這是因為誤差放大器的閉環增益與開環增益相交，無法進一步降低噪聲增益。

圖4. 可調節輸出LDO ADP125的噪聲譜密度

電源抑制

此頻率范圍內的電源抑制比（PSRR）同樣得到了改善。PSRR衡量電路抑制電源輸入端出現的外來信號（噪聲和紋波），使這些干擾信號不至于破壞電路輸出的能力。PSRR定義為：PSRR = VEIN/VEOUT。這還可以用dB表示：PSR = 20 × log（VEIN/VEOUT），其中VEIN和VEOUT為出現在輸入端和輸出端的外來信號。

改善PSR

使用降噪網絡降低可調節輸出LDO輸出噪聲還有另一個優勢，即還能改善低頻PSR。圖2中的R1、R3和C1形成超前-滯后網絡，其零點大致在1/（R1 × C1）處，極點大致在1/（R3 × C1）處。超前-滯后網絡為補償環路提供正饋功能，因此能改善PSR。對于低于閉環增益和開環增益融合的頻率而言，若改善的量以dB表示，則數值約為20 × log（1 + R1/R3）。

圖5顯示降噪網絡對可調節輸出LDOADP7102所產生的影響。若輸出為9 V，則R1=64 kΩ、R2= 10 kΩ、R3 = 1 kΩ、C1 = 1 μF。R1和C1在大約2.5 Hz時建立的零點證明10 Hz以上PSRR得到了改善。在100 Hz至1 kHz范圍內，總PSRR增加約17 dB。改善情況直到約20 kHz處才有所下降；在該處，開環增益和閉環增益融合。

圖5. 使用和不使用降噪網絡的可調節輸出LDOADP7102/ADP7104的

瞬態負載改善

降噪網絡還能改善LDO的瞬態負載響應。同樣，R1、R3和C1執行補償環路的前饋功能。負載瞬態的高頻分量——由未經衰減的誤差放大器檢測——允許誤差放大器快速響應負載瞬態。圖6顯示使用與不使用降噪網絡時的ADP125負載瞬態響應情況。使用降噪網絡后，LDO能在50μs內響應負載瞬態，而不使用降噪網絡時為500 μs

圖6. 可調節輸出LDO ADP125的瞬態負載響應不使用降噪網絡 （b）使用降噪網絡

對啟動時間的影響

降噪網絡的一個缺點是它會極大地增加啟動時間。圖7顯示使用與不使用降噪網絡時的ADP125 啟動時間。正常啟動時間約為600 μs。若C1=10 nF，則啟動時間增至6 ms；若C1=1 μF，則增至600 ms。對于電路完全上電后不再開關LDO的應用而言，啟動時間增加應該不是問題。

圖7. 可調節輸出LDO ADP125的啟動時間不使用降噪網絡 （b）使用降噪網絡，C1=10 nF
（c） 使用降噪網絡，C1=1 μF

結論

通過添加一個簡單的RC降噪網絡，便可明顯改善可調節輸出LDO的噪聲、電源抑制和瞬態性能，為高速時鐘、模數轉換器、數模轉換器、壓控振蕩器和鎖相環等噪聲敏感型應用帶來極大的優勢。

ADP125、ADP171、ADP1741、ADP1753、ADP1755、ADP7102、ADP7104和ADP7105 等LDO均具有這種通用架構，并將極大地受益于降噪網絡的使用。該技巧可用于與圖2所示相似的LDO架構，在該架構中，基準電壓噪聲和誤差放大器噪聲均由直流閉環增益放大，因此輸出噪聲與輸出電壓成比例關系。

較新的超低噪聲LDO——比如ADM7151——不會得益于此降噪網絡，因為該架構采用單位增益LDO誤差放大器，所以基準電壓等于輸出電壓。此外，內部基準電壓濾波器極點低于1 Hz，可極大地過濾基準電壓，并消除幾乎全部基準電壓噪聲影響。
