第一部分 設計概述 /Design Introduction

1、概述

在圖像處理領域，圖像識別是較為困難而關鍵的技術。這項技術被廣泛的應用到娛樂、工業、軍事等領域。本次設計數字識別系統已經在車牌識別、運動員號碼識別等多處運用。本系統包括了攝像頭讀取圖像、圖像灰度處理、數字識別、HDMI顯示四個主要模塊，成功識別到純底色上的一位數字，并在顯示屏上的數字表中選中該數字，基本實現了本次設計的功能。

2、成品展示

第二部分 系統組成及功能說明 /System Construction & Function Description

計劃實現的功能：（1）攝像頭驅動 （2）對攝像頭拍攝到的圖片進行灰度化處理 （3）對0-9進行識別（4）識別的結果在屏幕上對應顯示

已實現的功能：（1）攝像頭驅動 （2）對攝像頭拍攝到的圖片進行灰度化處理 （3）對0-9進行識別（4）識別的結果在屏幕上對應顯示

具體操作攝像頭拍攝背景為純色的圖片，將數字分別置于屏幕上紅色的框中（數字必須完全在框內，且框中只能有一個數字，觀察屏幕左上角圖片的變化情況。（再運行工程時請刷新.coe文件地址）

項目系統框圖：

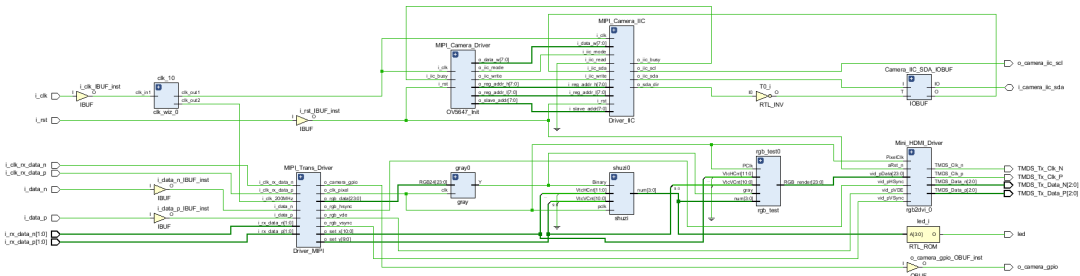

整體框圖結構如下：

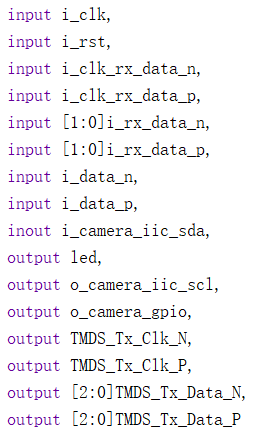

系統輸入輸出信號

分模塊設計

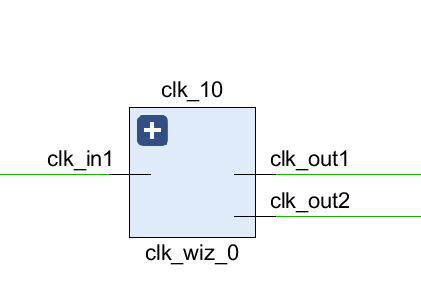

（1）分頻模塊

系統時鐘clk_in1輸入，輸出out1 100MHz用于攝像頭驅動，輸出out2 200MHz用于圖像MIPI信號轉RGB

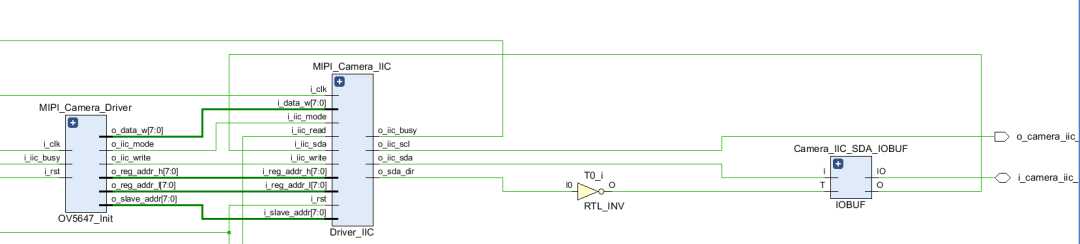

（2）攝像頭驅動模塊

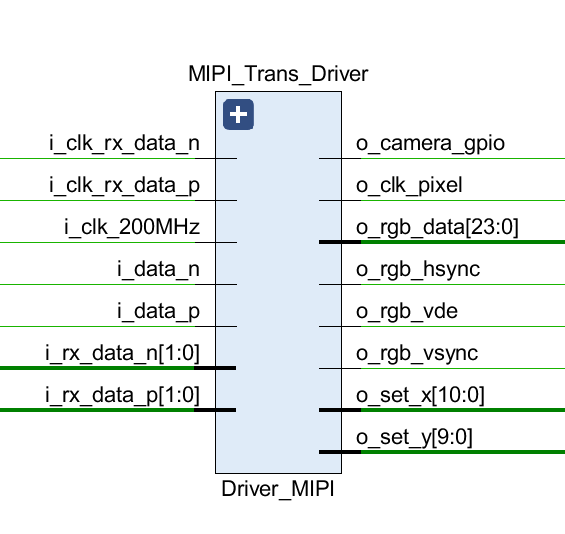

（3）對圖像MIPI信號轉RGB信號模塊

輸出的clk_pixel像素顯示時鐘控制灰度化處理，數字識別和顯示模塊，輸出的setx,sety用于定位像素點位置，輸出的rgb_data即圖像RGB信息，可以進行實時處理，輸出的hsync,vsync,vde用于最終的HDMI顯示

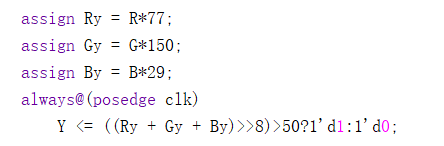

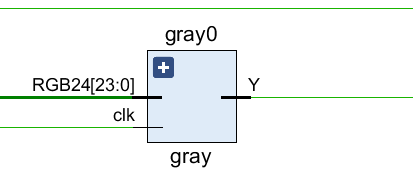

（4）灰度化處理模塊

通過對圖像RGB信息進行處理，

得到一位數的灰度信號并輸出。

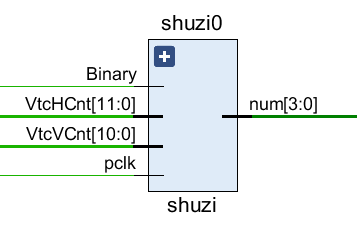

（5）數字識別模塊

輸入灰度化處理得到的二值數據，以及像素點位置坐標setx,sety，輸出識別到的數字num

我們采用基于數字特征的算法進行數字的識別，通過對圖像灰度化處理后產生的二值數據，然后進行數字特征的提取和統計來完成對數字的識別。

1）首先在屏幕上限定好x坐標為540-740，y坐標為227-493的部分，當攝像頭拍攝到數字處于這個區域內，就可以得到識別。

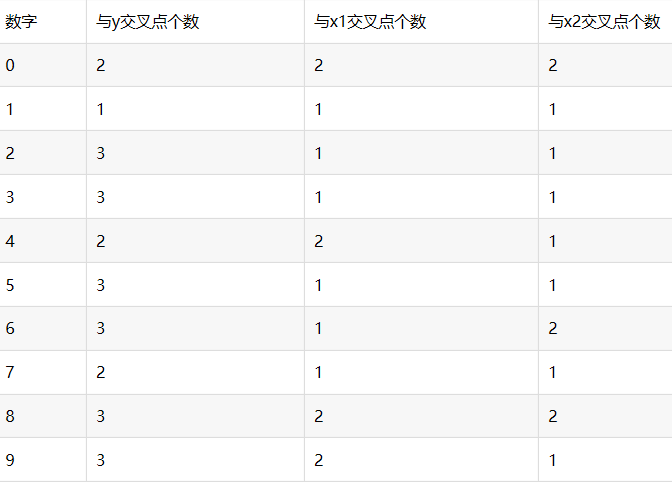

2）作三條標線x1,x2,y，基于打印體，x1在豎直方向的2/5處的水平線，x2在豎直方向的2/3處的水平線，y在水平方的1/2處的垂直線，數字特征如下：

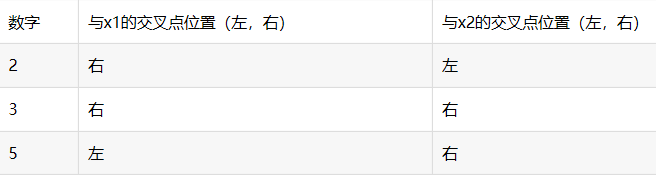

通過邊沿檢測，當二值數據在標線處發生一次改變，與標線的交叉點個數就加一，對于數字2，3，5，判斷交叉點位置的左右，就由此就可以完成從0到9全部數字的識別。

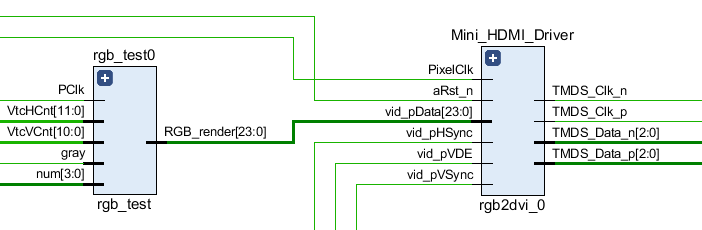

（6）圖像顯示模塊

統一用圖像MIPI信號轉RGB信號模塊輸出的像素時鐘clk_pixel控制。

Rgb_test部分：將數字識別模塊輸出的num（即檢測到的數字）和灰度化處理之后的二值信號以及像素點坐標信息setx,sety輸入。為了方便檢測，在屏幕上畫出x坐標為540，740，y坐標為227，493的四根紅線，識別時需要將數字放置與紅線形成的框中。在左上角規定x坐標為30-130，y坐標為40-140的區域，用于顯示如下圖片，圖片信息存放于rom中。

當識別出數字時，如識別出1，圖片中數字1對應的部分背景變?yōu)楹谏珨底肿優榘咨?，相當于數?“被選中”，其他情況類似，沒有識別到數字時圖片不發生變化，識別到0圖片消失。屏幕上其余部分顯示攝像頭拍攝并實時處理后的灰度圖像。最終輸出屏幕上需要顯示的圖像的RGB信息。

HDMI_Driver部分：調用IP:rgb2dvi_0，將處理后的RGB信息等輸入，完成HDMI顯示。

第三部分 完成情況及性能參數 /Final Design & Performance Parameters

設計功能：

（1）攝像頭驅動；

（2）對攝像頭拍攝到的圖片進行灰度化處理；

（3）對0-9進行識別；

（4）識別的結果在屏幕上對應顯示。

均已實現

未識別到數字時：

識別數字時：

當數字1位于紅色框中，左上角圖片中的1背景變黑，數字變白，“1”被選中，與設計目標相符。

識別數字時，為了得到正確穩定的輸出，數字必須完全放置于框中，且一個框中只能出現一個數字。

攝像頭讀取的圖像：（根據攝像頭的具體情況選擇黑底白字或白底黑字）
