一般我們?cè)谑褂胏odesys平臺進行編程時，如果不是用平臺自定義的可視化工具進入展示時，這個時候我們就需要進協議的交互了。以國產的二大品牌信捷、匯川為例。他們倆家都是使用了codesys的底層，與自家的PLC進行程序的編寫。在創建工程時，都是采用了modbus_TCP接口。但實際上他們二家對于數據交互還是做了點東西的。

匯川

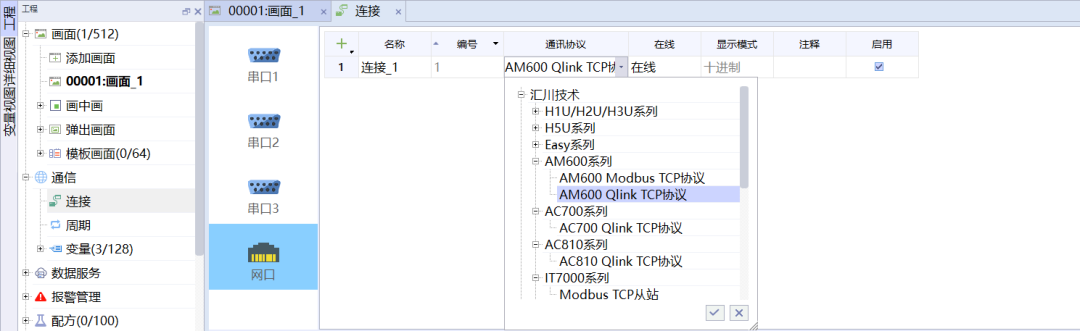

以匯川為例，如果你是使用他們家自己家的觸摸屏軟件InoTouchPad，你用codesys編寫程序時，會發現綁定地址會很舒服。幾乎是寫什么就填入什么，數據交互起來也是快一批。但你會發現，在創建連接時觸摸屏上會顯示通訊協議為Qlink_tcp。

Qlink TCP是匯川針對Modbus定制的協議棧，能直接轉換Modbus協議為TCP/IP，自帶高效傳輸和錯誤檢測機制；而TCP是通用協議棧，需在Modbus數據外添加TCP/IP頭部，可能增加數據包大小和傳輸延遲。

適用場景：當通訊對象為匯川設備或?qū)?shù)據傳輸實時性、可靠性要求高時，比如生產線設備間的高速數據交互、對延遲敏感的控制場景（如伺服電機控制參數實時同步）

但是如果你用昆侖通態和匯川PLC進行通訊（codesys）時你會發現，昆侖通態

只有匯川modbus_tcp協議，但你使用起來會發現綁定地址會很易容出錯，明明是這個地址，但實際上又不是。 所以只要你是codesys平臺編寫的程序，都是走modbus_tcp協議和觸摸屏通訊的，但是建議設置地址時，不要寫太多類型，就用bool、int、REAL這三類就行了。能不尋址就別用尋址。只要你用第三方的屏通訊你就會發現，地址易容寫錯，還亂。

信捷

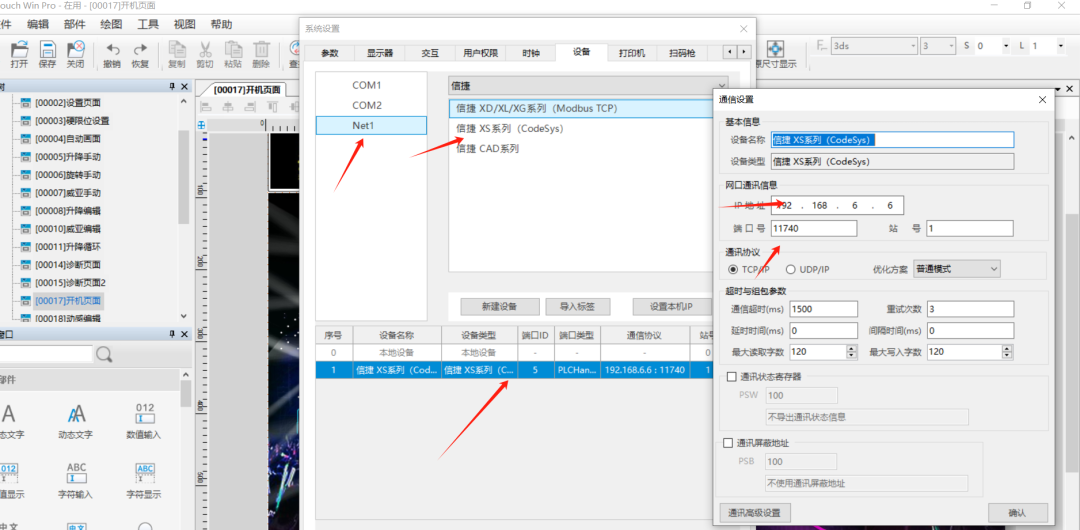

信捷codesys平臺XS Studio，和匯川一樣都是采用modbus通訊。如果你是用他們信捷自己家的觸摸屏的話。我這邊建議xs系例的PLC全部采用opcUA通訊，不建議走modbus_tcp通訊。別問為什么？問了就是找通地址太難找了。

怎么進行opcUA通訊？

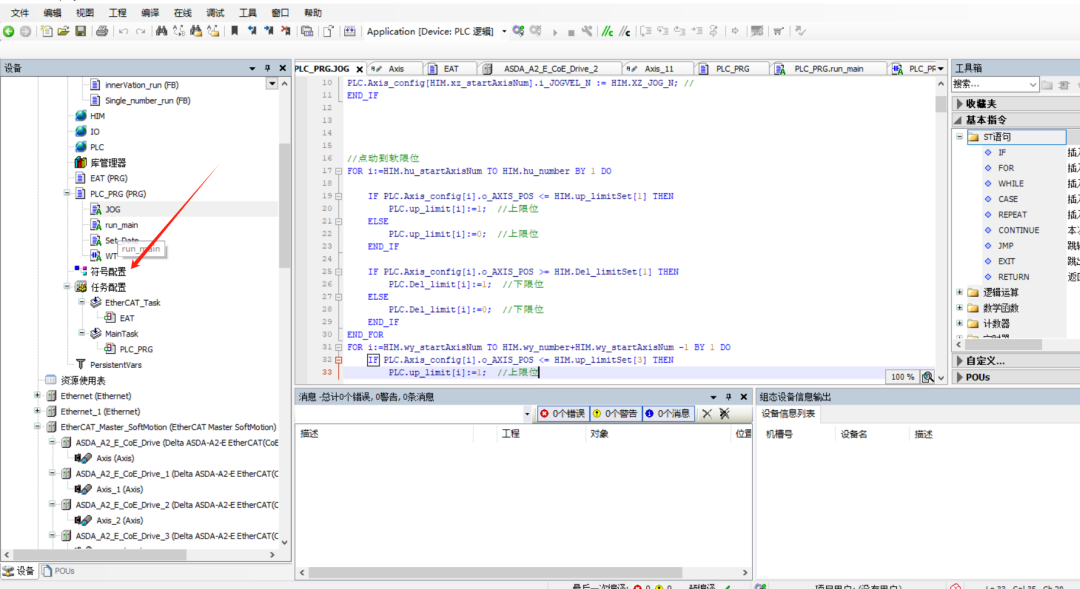

信捷、匯川通訊用 第一步 我們需要在codesysy平臺添加符號配置，

第 二步

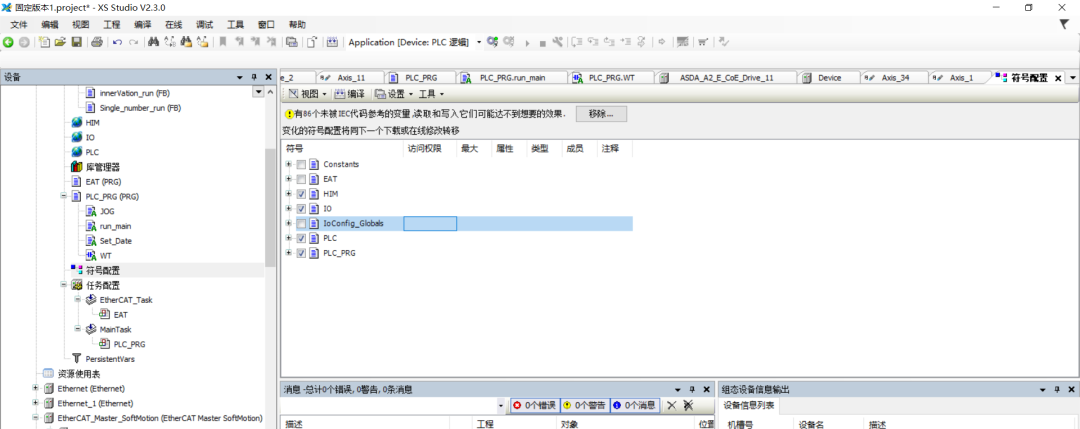

添加需要用到的PLC變量，例如我這邊 有全局變量IO，HMI、PLC的變量，所以我這邊需要進編譯，把這些變量添加進去。

第三步，

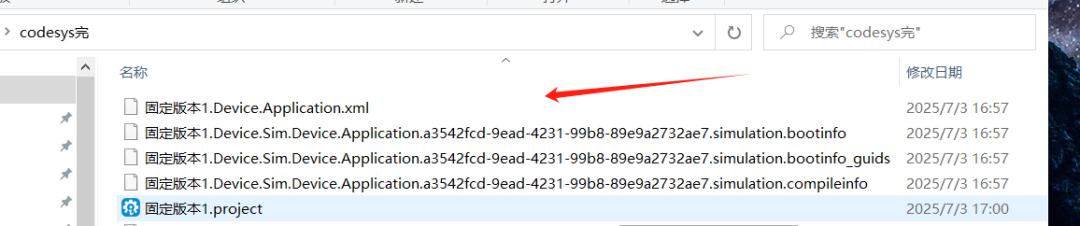

這個時候我們點擊編譯這個時候我們就得到一個文件夾，

然后我們只需要在HMI中導入相關的變量就能使用能對應的變量了。

第四步

綁定變量這個時候我們綁定我們的變量，就不需要走modbus協議 了 。
