LM22674 開關穩壓器提供實現 高效的高壓降壓 （Buck） 穩壓器，使用最少的外部元件。這很簡單 使用穩壓器包含一個 42 V N 溝道 MOSFET 開關，能夠提供高達 500 mA 的 負載電流。出色的線路和負載調節以及高效率 （> 90%） 特色。電壓模式控制提供較短的最小導通時間，允許 輸入和輸出電壓。內部回路補償意味著用戶無需繁瑣 計算環路補償分量的任務。固定 5 V 輸出和可調輸出 提供電壓選項。500 kHz 的開關頻率允許使用小型外部 組件和良好的瞬態響應。精準使能輸入可簡化穩壓器 控制和系統電源排序。在關斷模式下，穩壓器僅消耗 25 μA（典型值）。建立 在軟啟動（500 μs，典型值）中，可節省外部元件。LM22674 還具有內置散熱功能 shutdown 和電流限制，以防止意外過載。
*附件：lm22674.pdf

LM22674 設備是德州儀器 （TI） 的 SIMPLE SWITCHER 系列。簡單 SWITCHER 概念使用 最少數量的外部元件和 TI WEBENCH 設計工具。TI 的 WEBENCH 工具 包括外部組件計算、電氣仿真、熱等功能 仿真和 Build-It 板，便于設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 200 mΩ N 溝道 MOSFET
• 輸出電壓選項：
  -ADJ（輸出低至 1.285 V）
  -5.0（輸出固定為 5 V）
• ±1.5% 反饋基準準確度
• 開關頻率為 500 kHz
• –40°C 至 125°C 工作結
  溫范圍
• 精確使能引腳
• 集成自套二極管
• 集成軟啟動
• 完全支持 WEBENCH^?^
• LM22674-Q1 是一款符合 AEC-Q100 1 級標準的
  汽車級產品
  （–40°C 至 +125°C 工作結
  溫）
• SO PowerPAD （外露焊盤）

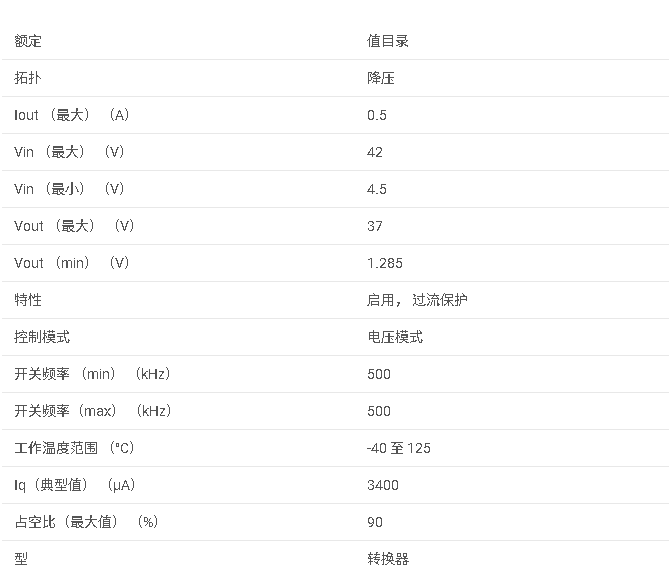

參數

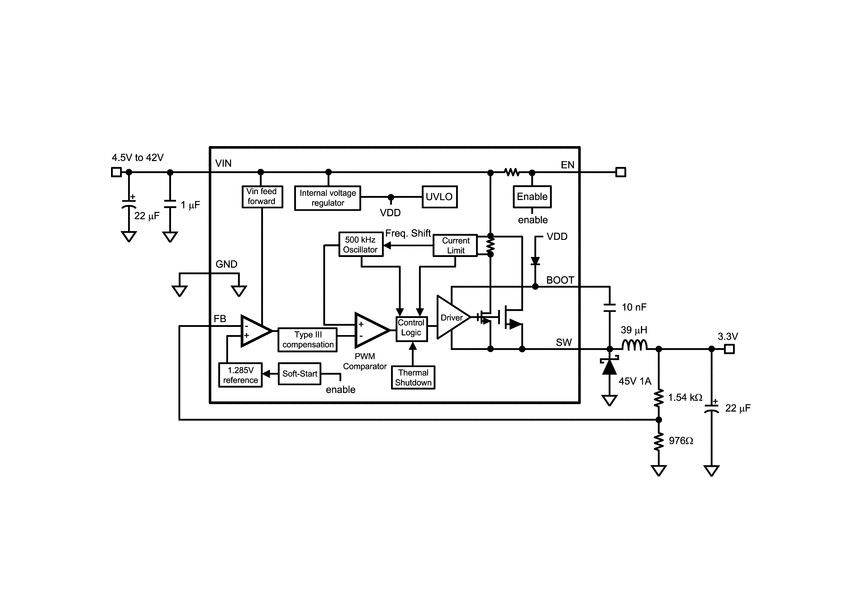

方框圖

1. 產品概述

• ?產品名稱?：LM22674
• ?類型?：42V, 500mA降壓電壓調節器
• ?特點?：
  • 寬輸入電壓范圍：4.5V至42V
  • 內部補償電壓模式控制
  • 可調輸出電壓選項（低至1.285V）或固定5V輸出
  • 高效率（>90%）
  • ±1.5%反饋參考精度
  • 500kHz開關頻率
  • -40°C至125°C工作結溫
  • 集成啟動二極管和軟啟動功能

2. 主要特性

• ?高穩定性?：使用低ESR陶瓷電容
• ?內部補償?：簡化外部元件設計
• ?精密使能引腳?：用于電源排序
• ?集成啟動二極管?：簡化控制
• ?熱關斷和電流限制?：保護電路免受過載和過熱損害
• ?小型封裝?：SO PowerPAD（8引腳HSOP）

3. 電氣特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電壓范圍?：可調至1.285V或固定5V
• ?開關頻率?：500kHz
• ?靜態電流?：典型值為6μA（FB=5V）
• ?電流限制?：0.6A至0.9A（取決于VIN）
• ?熱關斷閾值?：約150°C

4. 功能描述

• ? 精密使能和欠壓鎖定（UVLO） ?：通過EN引腳控制，UVLO防止在低輸入電壓下啟動
• ?軟啟動?：內置軟啟動功能，減少啟動應力
• ?內部補償?：優化瞬態響應，無需外部補償元件
• ?熱保護和電流限制?：防止過載和過熱導致的損害

5. 應用領域

• 工業控制
• 電信和數據通信系統
• 嵌入式系統
• 標準24V、12V和5V電源轉換

6. 封裝與尺寸

• ?HSOP封裝?：8引腳，4.89mm x 3.90mm

7. 典型應用電路

• 提供了可調輸出和固定輸出的典型應用電路圖
• 強調了關鍵元件（如電感、輸出電容、輸入電容、啟動電容）的選擇和設計考慮

8. 布局指南

• 提供了PCB布局建議，以最小化開關噪聲和EMI
• 強調了關鍵信號路徑（如輸入電容、電感、輸出電容）的布局和接地策略
