TPS6229x 器件是針對電池供電的便攜式 應用進行了優化的高效同步降壓直流/直流轉換器。它們通過單個鋰離子電池提供高達 1000mA 的輸出電流。

這些器件的輸入電壓范圍為 2.3 V 至 6.0 V，支持具有擴展電壓范圍的電池，非常適合為移動電話和其他便攜式設備等便攜式應用供電。
*附件：tps62293.pdf

TPS6229x 器件以 2.25MHz 固定開關頻率運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。

省電模式針對低輸出電壓紋波進行了優化。對于低噪聲應用，可以通過將 MODE 引腳拉高來強制器件進入固定頻率脈寬調制 （PWM） 模式。在關斷模式下，電流消耗降至 1 μA 以下。TPS6229x 器件允許使用小型電感器和電容器來實現小尺寸解決方案。

TPS6229x 器件可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用 2mm × 2mm 6 引腳 WSON 封裝 （DRV）。

特性

• 高效率 - 高達 96%
• 輸出電流高達 1000 mA
• V在范圍為 2.3 V 至 6.0V，適用于具有擴展電壓范圍的鋰離子電池
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 固定輸出電壓選項
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 輕負載時的電壓定位
• 采用 2mm × 2mm × 0.8mm WSON （6） 封裝 （DRV）

參數

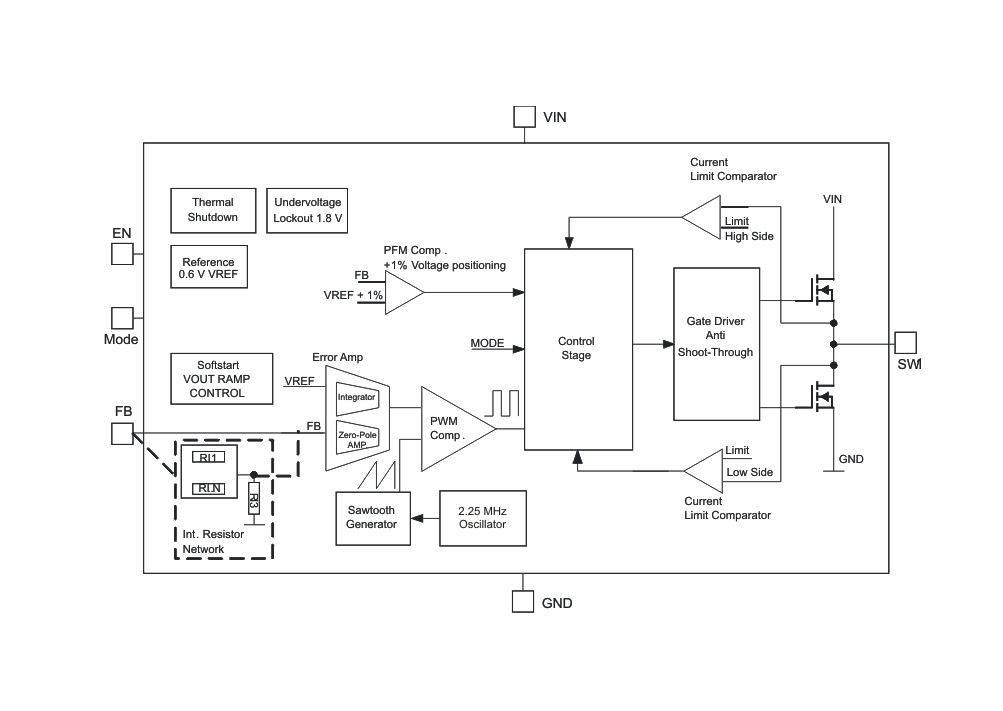

方框圖

1. 產品概述

• ?產品名稱?：TPS62293
• ?類型?：1-A同步降壓轉換器
• ?特點?：
  • 高效率，最高可達96%
  • 輸出電流高達1000mA
  • 輸入電壓范圍：2.3V至6.0V，適用于鋰離子電池
  • 2.25-MHz固定頻率操作
  • 輕載時進入省電模式
  • 可選固定輸出電壓或可調輸出電壓
  • 小型2mm x 2mm x 0.8mm WSON封裝

2. 主要特性

• ?高效率?：在整個負載范圍內保持高效率
• ?低靜態電流?：典型值為15μA
• ?動態電壓定位?：減少負載變化時的電壓過沖和下沖
• ?熱關斷保護?：防止芯片過熱損壞
• ?短路保護?：內置短路保護功能
• ?小尺寸封裝?：適合便攜式應用

3. 電氣特性

• ?開關頻率?：2.25MHz
• ?輸出電壓準確性?：PWM模式下±1.5%
• ?軟啟動時間?：典型值為250μs
• ?熱關斷溫度?：約140°C
• ?最大占空比?：100%，支持最低壓差操作

4. 功能描述

• ?模式選擇?：通過MODE引腳選擇固定頻率PWM模式或省電模式
• ?使能控制?：通過EN引腳控制器件的開啟和關閉
• ?欠壓鎖定?：防止在低輸入電壓下工作，保護電池
• ?熱關斷?：防止芯片溫度過高而損壞
• ?短路保護?：內置保護功能，防止電流過大損壞芯片

5. 應用領域

• 移動電話
• 智能手機
• 無線LAN設備
• 口袋電腦
• 低功耗DSP電源
• 便攜式媒體播放器
• 點負載（POL）應用

6. 封裝與尺寸

• ?WSON封裝?：2mm x 2mm x 0.8mm，6引腳

7. 典型應用電路

• 提供了可調輸出電壓和固定輸出電壓的典型應用電路圖
• 強調了關鍵元件（如電感、輸出電容、輸入電容）的選擇和設計考慮

8. 布局指南

• 提供了PCB布局建議，以確保最佳性能和穩定性
• 強調了關鍵信號路徑（如輸入電容、電感、輸出電容）的布局和接地策略

9. 設計與支持

• 提供了詳細的應用信息和設計指南
• 提供了TI的WEBENCH?設計工具支持
• 提供了相關文檔、工具和社區資源的鏈接
