TPS62560 器件是一款高效同步降壓轉換器，針對 電池供電的便攜式應用程序。它從電池提供高達 600mA 的輸出電流，例如 作為單個鋰離子或其他常見化學 AA 和 AAA 電池。

該器件的輸入電壓范圍為 2.5 V 至 5.5 V，旨在為大型 各種便攜式手持設備或 POL 應用程序。
*附件：tps62560.pdf

TPS62560 系列在 2.25MHz 固定開關頻率下運行，并輸入一個 Power 在輕負載電流下進行 Save Mode作，以在整個負載范圍內保持高效率 電流范圍。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。 在關斷模式下，電流消耗降至 1 μA 以下。TPS62560 允許 使用小型電感器和電容器來實現小尺寸解決方案。

TPS62560 和 TPS62562 采用 2 mm × 2 mm、6 引腳 SON 封裝，而 TPS62561 采用 5 引腳 SOT 封裝。

特性

• 輸出電流高達 600 mA
• 輸入電壓范圍為 2.5 V 至 5.5 V
• PWM 模式下的輸出電壓精度 ±2.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 軟啟動
• 采用小型 SOT 封裝，以及 2 mm × 2 mm × 0.8 mm SON 封裝

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS62560
• ?類型?：2.25-MHz，600-mA同步降壓轉換器
• ?特點?：
  • 輸入電壓范圍：2.5V至5.5V
  • 輸出電流：高達600mA
  • 固定頻率PWM操作與輕載時的省電模式
  • 軟啟動功能
  • 可選固定輸出電壓或可調輸出電壓
  • 小型SOT和QFN封裝

2. 主要特性

• ?高效率?：在整個負載電流范圍內保持高效率
• ?低靜態電流?：典型值為15μA
• ?小尺寸封裝?：2mm x 2mm QFN封裝，適合便攜式應用
• ?100%占空比?：支持最低壓差操作
• ?熱關斷保護?：防止芯片過熱
• ?可選操作模式?：通過MODE引腳選擇固定頻率PWM模式或省電模式

3. 電氣特性

• ?開關頻率?：2.25MHz
• ?輸出電壓準確性?：PWM模式下±2.5%
• ?軟啟動時間?：典型值為250μs
• ?熱關斷溫度?：約140°C
• ?靜態漏電流?：小于1μA（關斷模式下）

4. 功能描述

• ?動態電壓定位?：在輕載到重載的轉換過程中減少電壓過沖和下沖
• ?欠壓鎖定?：防止在低輸入電壓下工作，保護電池不過度放電
• ?模式選擇?：通過MODE引腳選擇操作模式
• ?使能控制?：通過EN引腳控制器件的開啟和關閉
• ?熱關斷?：防止芯片溫度過高而損壞

5. 應用領域

• PDA
• 口袋電腦
• 便攜式媒體播放器
• 低功耗DSP電源
• 點負載（POL）應用

6. 封裝與尺寸

• ?SON封裝?：2mm x 2mm x 0.8mm，6引腳
• ?SOT封裝?：2.90mm x 1.60mm，5引腳

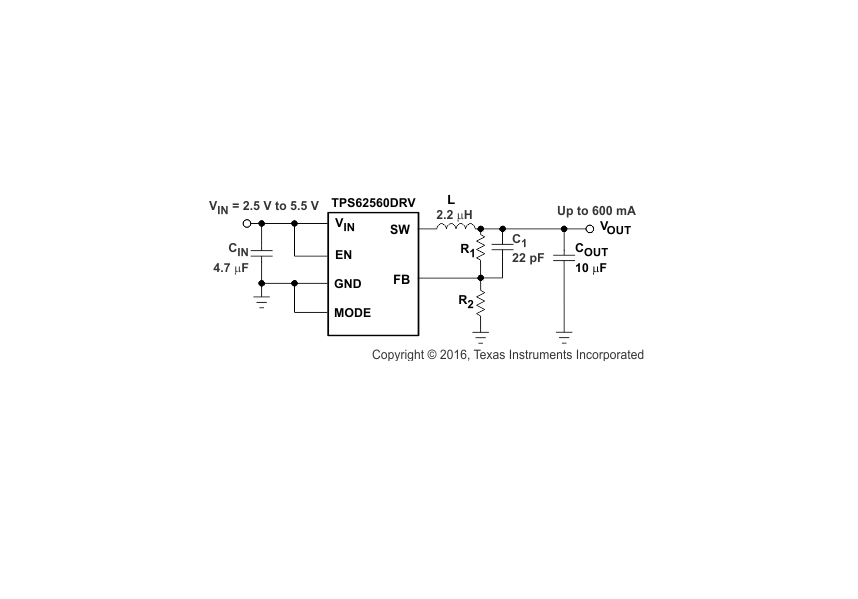

7. 典型應用電路

• 提供了可調輸出電壓和固定輸出電壓的典型應用電路圖
• 強調了關鍵元件（如電感、輸出電容、輸入電容）的選擇和設計考慮

8. 布局指南

• 提供了PCB布局建議，以確保最佳性能和穩定性
• 強調了關鍵信號路徑（如輸入電容、電感、輸出電容）的布局和接地策略
