提高激光強度(激光功率密度)可以有效提高微孔的加工速 率。然而，過高的激光強度在加工過程中也會造成過高的表面溫度以及靶材內部 過于陡峭的溫度梯度。毫秒激光加工的熱力學作用屬性使得人們不得不對其加工 帶來的熱力學作用給予足夠的重視。為了更易于闡明毫秒激光加工的熱力學作 用，本節選取陶瓷-金屬多層材料作為研究對象進行詳細說明。作為航空發動機葉 片的一種典型材料，帶熱障涂層(thermal barrier coating,TBC)鎳基合金的多層材 料體系主要由表層的陶瓷層、中間的黏結層(bond coating,BC)以及金屬基體構 成，其中保證分層界面處的加工質量尤為關鍵。

毫秒激光微孔加工是瞬態的熱力學過程，在脈沖寬度作用時間內材料受熱發 生熔化、相變和氣化，孔腔內部產生劇烈的熔體噴射以及熔融層的氣化蒸發現象。 當脈沖寬度作用結束時，熔體內部開始冷卻降溫，達到一個溫度平衡狀態，當下一 個脈沖到來時，重復這一過程。材料受到溫度場變化的影響產生變形量，尤其是界面處不同層材料的熱膨脹系數不匹配將帶來應力集中問題。因此，為了預測和評估毫秒激光加工過程中的熱力學作用，本書建立了陶瓷-金屬多層材料毫秒激光微孔加工的熱力耦合模型。

1. 陶瓷-金屬多層材料毫米激光微孔加工的熱力耦合模型

陶瓷-金屬多層材料毫米激光微孔加工的熱力耦合模型研究的主要對象為微 孔演化過程中不同層界面處的應力變化，為了簡化該計算模型，將涉及的物理模型和條件進行了假設，列舉如下：

(1)激光源為高斯分布。

(2)考慮激光強度隨空間位置的分布。

(3)考慮材料物理特性隨溫度的變化關系。

(4)考慮不同層材料(涂層材料和鎳基合金)的吸收系數。

(5)當材料表面溫度超過氣化溫度時，材料去除。

(6)等離子演化以及流體流動未做考慮。

1)模型描述

陶瓷-金屬多層材料毫米激光微孔加工的熱力耦合模型基于經典的傳熱方程 對材料內部的溫度場分布進行求解，傳熱方程為

式中，p 為物體密度，kg/m3;C 為物體比熱容，J/(kg·K);q 為熱通量密度矢量，W/m2; Q 為內熱源，W/m3 。 內熱源可以是材料內的體積加熱，也可以是電子與聲子之間 的熱耦合(金屬超快傳熱)。對于經典的工程問題，熱通量密度大小與溫度場梯度 有關，兩者滿足傅里葉傳熱定律，即

式中，k 為熱傳導系數，W/(m·K)。

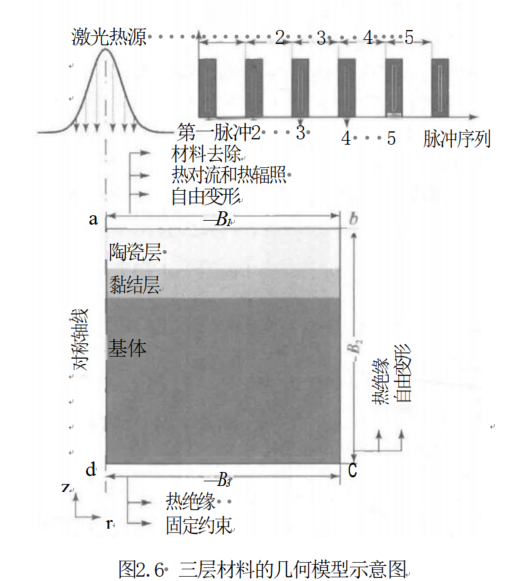

為了模擬求解帶涂層鎳基合金系統中的加工過程和應力分布，陶瓷-金屬多層 材料毫米激光微孔加工的熱力耦合模型利用了COMSOL Multiphysics 中的傳熱 模塊、變形幾何模塊、固體力學模塊以及熱力耦合模塊等。其中，變形幾何模塊用 來追蹤孔型界面的變化；熱力耦合模塊用來預測和評估加工過程中的熱應力變化。 圖2.6為三層材料的幾何模型示意圖。

2)相變處理及邊界條件

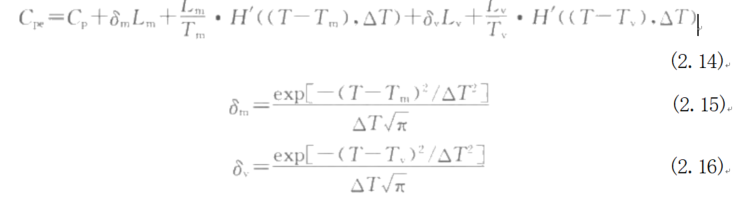

在陶瓷-金屬多層材料毫米激光微孔加工的熱力耦合模型中，采用有效熱容法 對固態到液態、液態到氣態以及相變過程的潛熱進行描述。材料的有效熱容Cpe可 以表示為3

式中， δm為熔化溫度附近的歸一化函數；H '為平滑單位階躍函數(赫維賽德階躍函

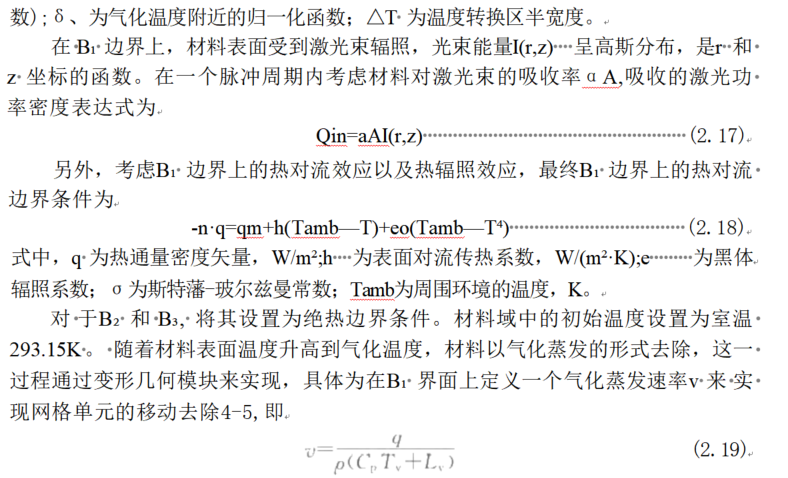

式中，q 為邊界上的凈熱通量密度，W/m2;p 為物體密度，kg/m3;C, 為物體比熱 容，J/(kg·K);T 、 為氣化溫度，K;L、為氣化潛熱，J/kg。

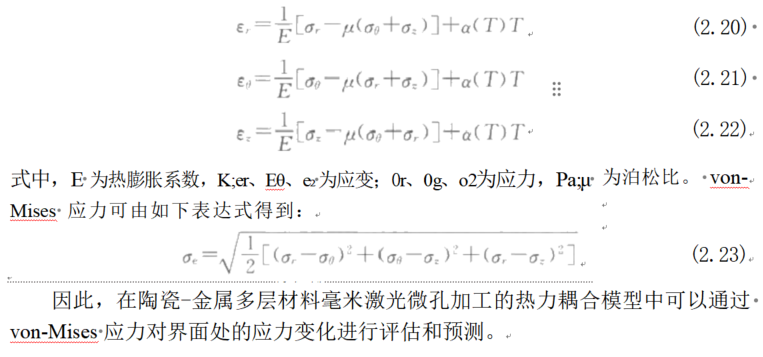

為了評估和預測計算域內的熱應力分布，在模擬中采用了固體力學和傳熱兩 個物理場耦合的方法進行處理。材料求解區域和頂面(B?) 以及側面(B?) 均設置 為自由變形。樣品底部邊界B? 設置為固定約束。兩個物理場之間通過溫度場分 布以及材料結構的熱變形相互耦合，并與溫度相關的材料屬性進行耦合來建立聯 系。Yilbas6 對激光微孔加工中的熱應力進行了研究，其中熱應力可以通過加工 區域的材料應變與材料熱膨脹系數、溫度、應力之間的關系進行表示：

2.模型仿真和實驗結果對比分析

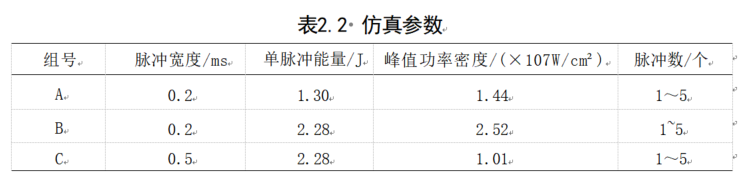

本節基于陶瓷-金屬多層材料毫米激光微孔加工的熱力耦合模型，研究脈沖寬 度、激光峰值功率密度兩個激光加工參數對加工過程中孔型演化以及熱應力變化 規律的影響。由于仿真模型忽略了熔體流動的影響，這里選取峰值功率密度大于 10?W/cm2 的參數范圍進行相關模擬，以提高模型的準確性。仿真參數如表2.2 所示，同時為了驗證該模型，在相同的仿真參數下進行微孔加工實驗。實驗中采用 同軸輔助氣體一方面有利于防止聚焦系統受到噴濺物的污染；另一方面有利于熔 體從孔腔內部排出。

1)激光參數對微孔形貌的影響

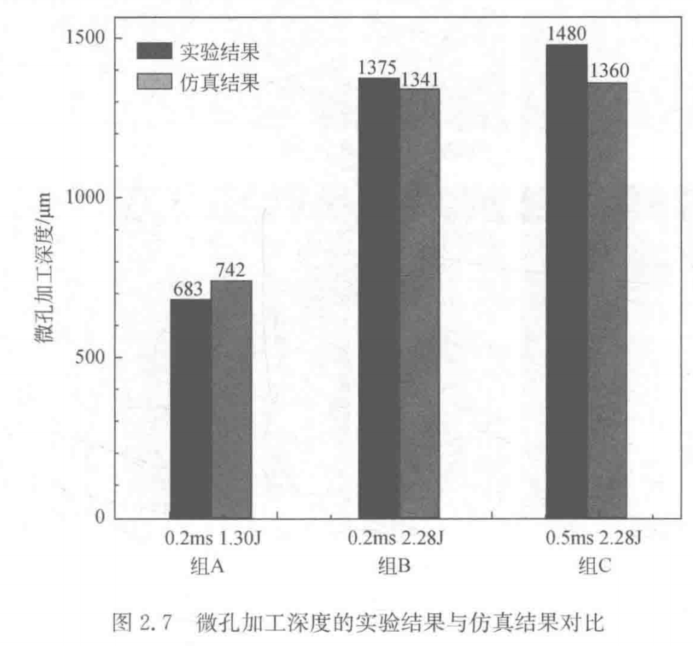

圖2 . 7為5個脈沖作用下微孔加工深度的實驗結果與仿真結果對比，其誤差 在10%以內。產生這種差異的原因在于實際微孔加工過程中熔體噴射是不可避 免的，并且在孔腔中熔體也會因脈沖寬度作用結束缺少驅動力而產生回流，或者因 反沖壓力過大而造成劇烈的噴濺。

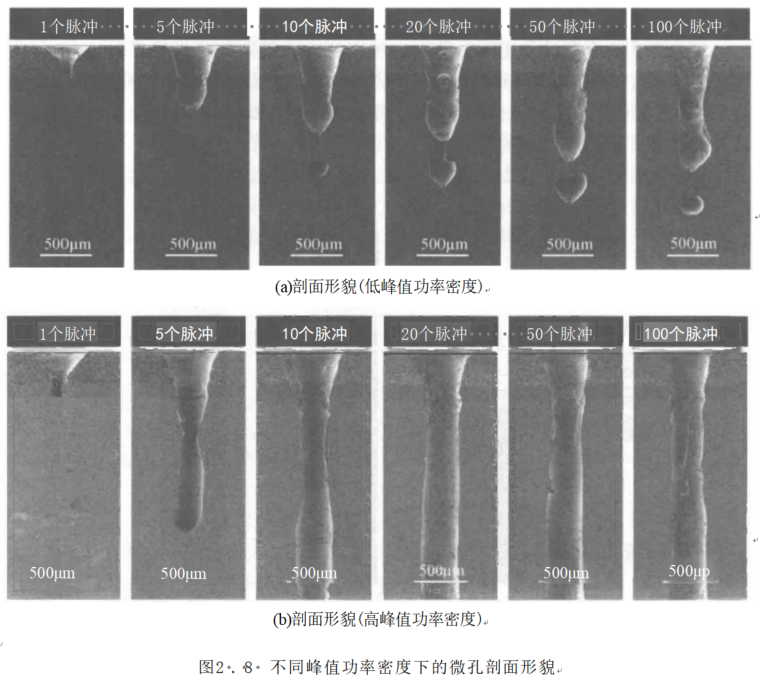

在后面的實驗中進 一 步擴展加工參數的選用范圍，圖2 .8為不同峰值功率密 度下的微孔剖面形貌。當峰值功率密度在10?W/cm2 時，峰值功率密度較低，孔腔 內的反沖壓力不足以提供金屬熔體向外排出的動力，引起熔體的二次回流，最終在 孔腔內重新凝固，出現加工“停滯現象”,如圖2.8(a) 所示。當峰值功率密度增加時 (約10? W/cm2), 熔體表面溫度隨之升高，孔腔內的反沖壓力也會增強，可以有效 地驅動熔體從孔腔內部排出，進而有效抑制或避免加工“停滯現象”的發生，如 圖 2 . 8(b) 所示。

2)峰值功率密度對界面應力和分層裂紋的影響

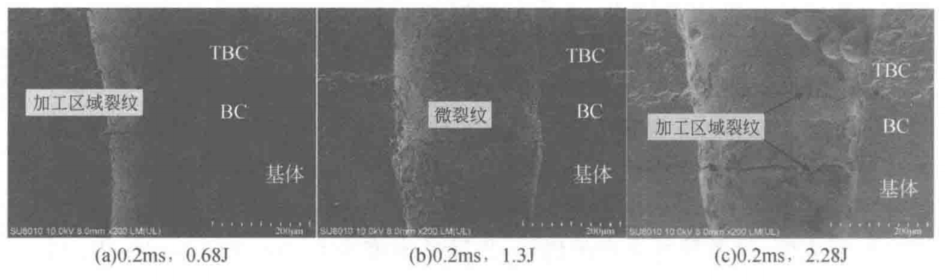

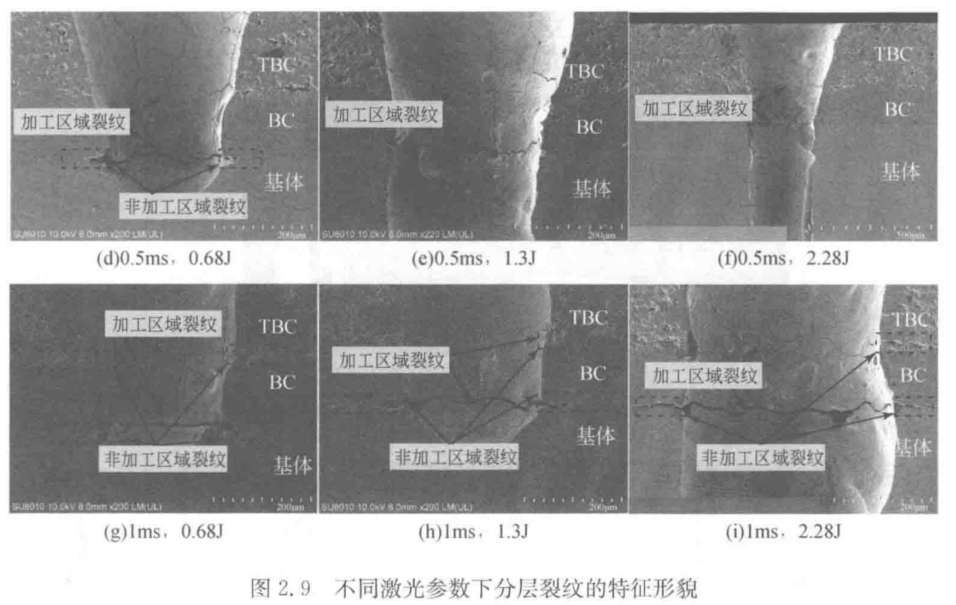

圖2.9為不同激光參數下分層裂紋的特征形貌。界面處的分層裂紋主要有 加工區域裂紋和非加工區域裂紋兩種。其中，加工區域裂紋代表界面處的初始 裂紋形核，而非加工區域裂紋則代表裂紋沿著界面向非加工區域進一步擴展。 實驗結果表明，隨著脈沖寬度的增加，當脈沖寬度為0.5ms 和 1ms 時，界面處逐漸產生非加工區域裂紋。在相同脈沖寬度下，隨著單脈沖能量(峰值功率密度) 的增加，非加工區域裂紋可以得到一定程度的抑制。當脈沖寬度為0.2ms 時，第 2組實驗參數下，在分層界面附近未見明顯裂紋現象，并且分層界面處均無非加 工區域裂紋產生，進一步提高了峰值功率密度，在界面處出現加工區域裂紋現象 。

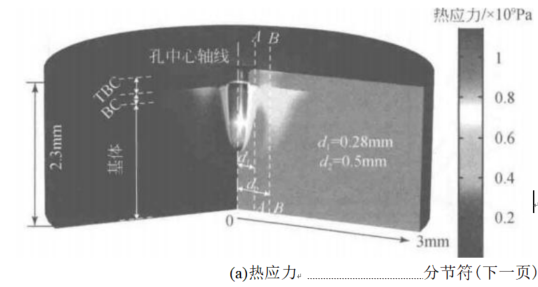

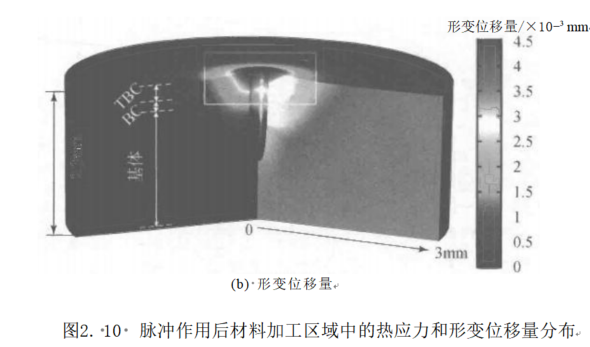

實驗研究表明，界面處的裂紋主要是由分層材料之間的熱失配引起的7。為 了分析和理解毫秒激光加工中產生的熱力學作用，選擇圖2.10(a) 中 A-A 和 B- B 這兩條剖面線位置來評估打孔過程中的熱應力變化，其中A-A 和 B-B 剖面線 分別距離孔中心軸線位置0.28mm 和0 . 5mm 。熱應力集中易發生于微孔入口、 TBC/BC/ 基體界面和孔壁位置。另外，如圖2.10(b) 所示，微孔加工區域的材料形 變位移量較大，這也是這些位置容易萌生裂紋缺陷的原因。

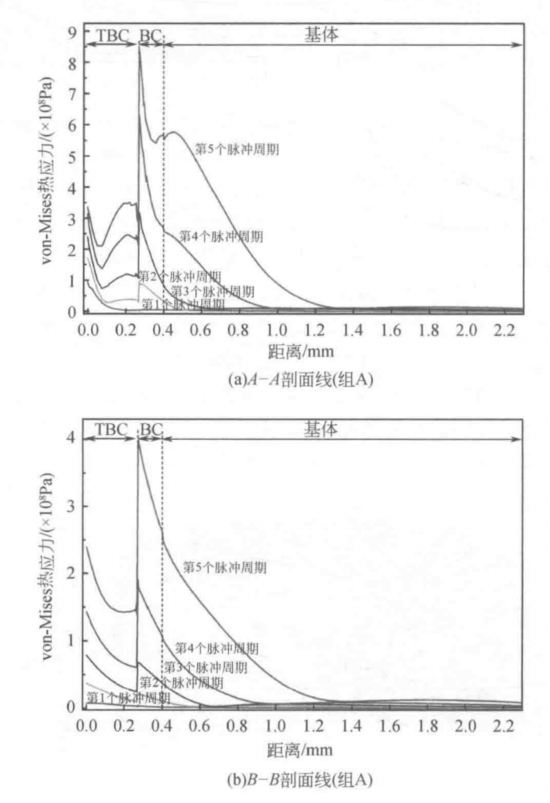

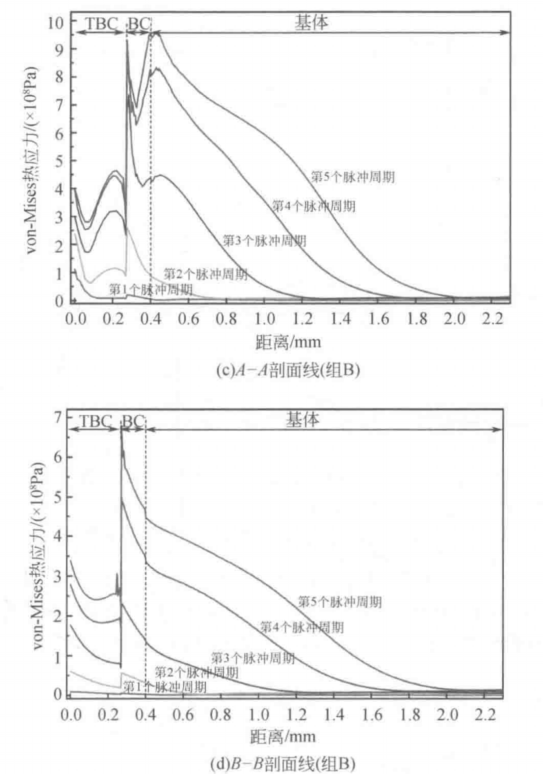

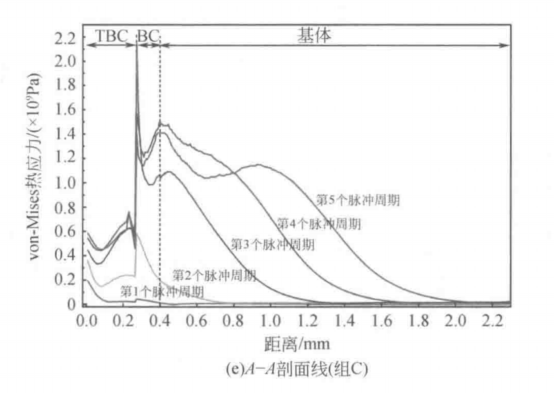

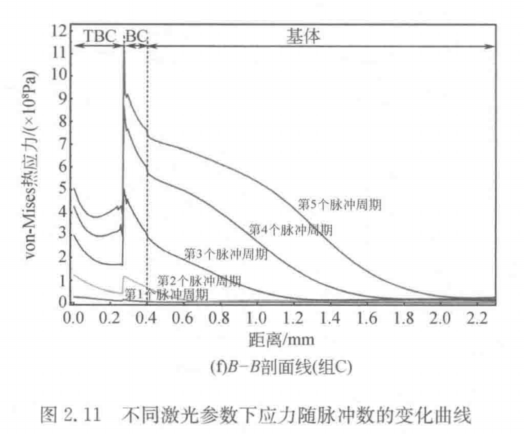

圖2. 11顯示了A-A 和B-B 剖面線位置處每個脈沖結束時沿深度方向上的 熱應力分布。從圖中可以明顯看出，在TBC/BC 界面附近(距離表面約270μm) 存 在著明顯的熱應力突變。

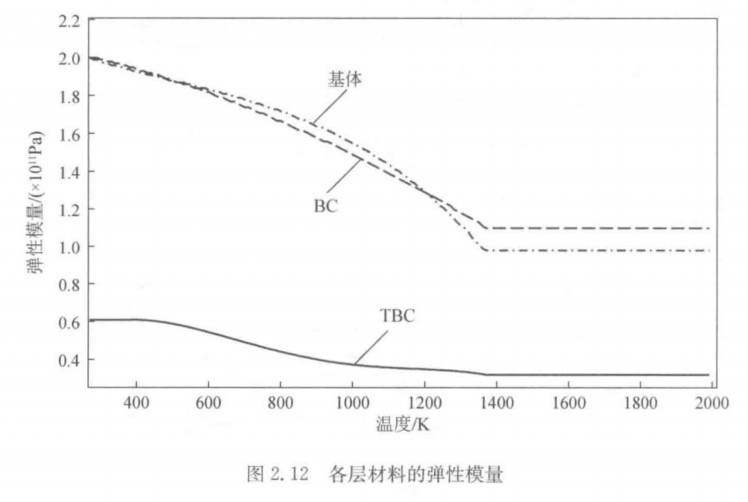

圖2.12為在模擬中采用的TBC、BC以及基體的彈性模量。當界面附近的材 料與激光相互作用時，由于TBC 和BC 處的彈性模量和熱膨脹系數存在明顯差異， 不同材料對加工產生的熱效應將產生不同的響應。分層界面巨大的熱應力差異引 起該位置附近產生不 一 致的熱變形，因此也容易誘發裂紋。同樣地，在 BC/ 基 體 界 面(距材料表面約400μm)也可以發現另一種熱應力突變，但它的變化不如 TBC/ BC界面附近劇烈。這主要是由于BC 與基體材料物理特性非常接近。在相同的脈沖寬度(0.2ms) 作用下，隨著激光峰值功率密度的增加，界面熱應力值也隨之增 加，在BC/ 基體界面附近的熱應力也會大幅增加，如圖2.11(c) 所示。對比實驗結 果[圖2.9(b) 和] 可以發現，在高峰值功率密度下，材料界面在加工過程中將承 受更高的界面熱應力，當其超過材料界面處的安全閾值時，界面發生破壞，進而產 生加工區域裂紋。

3)脈沖寬度對界面熱應力和分層裂紋的影響

脈沖寬度對界面熱應力的形成和擴展有著不可忽視的作用。在相同的單脈沖 能量下，隨著脈沖寬度的增加，產生的界面熱應力會進一步增強，如圖2.11(e) 所 示 ，TBC/BC 界面附近的熱應力差高達1.5×10?Pa 。如圖2 . 11(e) 和圖2.11(f 所 示，在距孔中心軸線0.28mm(A-A) 和0.5mm(B-B) 處，脈沖寬度為0.5ms 時產生 的界面熱應力都遠大于在脈沖寬度為0.2ms 時產生的界面熱應力。這表明，在較大 脈沖寬度下，在遠離鉆孔區域的界面位置仍將產生較高的熱應力，這可能為裂紋擴展 提供一定的條件。可以預見，當使用較大脈沖寬度時，裂紋會沿著界面延伸形成嚴重 的非加工區域裂紋[圖2.9(g)、圖2 .9(h) 和圖2.9(i)]。

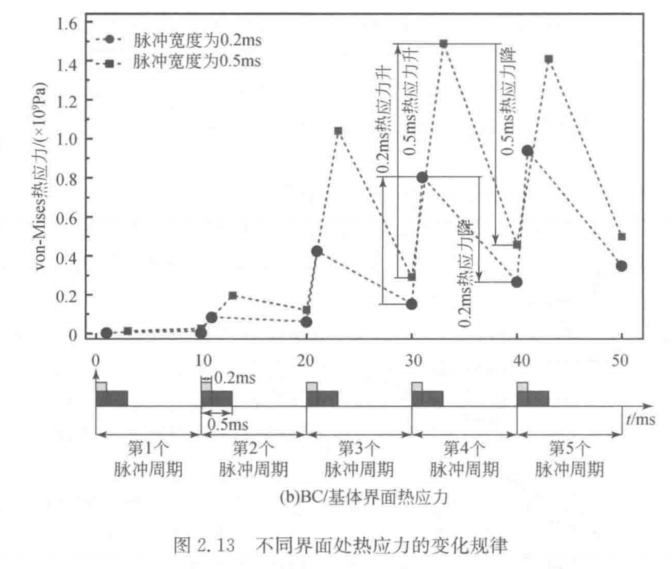

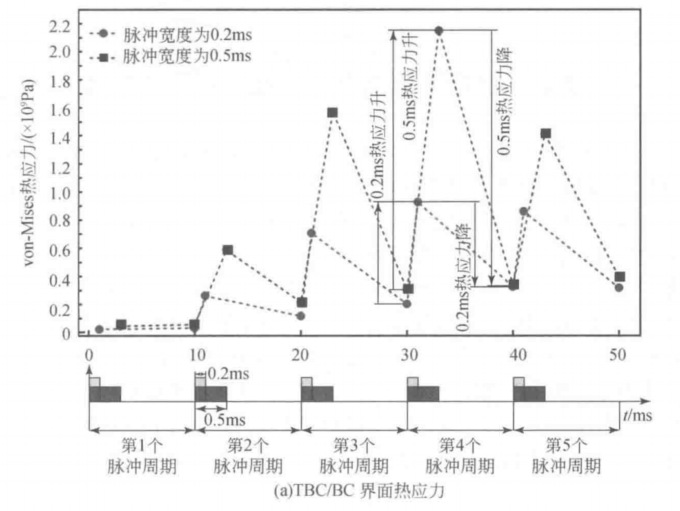

圖2.13描繪了脈沖周期下不同界面處熱應力的變化規律。在微孔加工過程 中，激光脈沖周期性作用于材料。由于脈沖寬度在數值上遠小于脈沖周期，這里對 橫坐標進行了處理，以便于對比分析。在脈沖周期作用下，多層材料界面處將產生 相應的熱應力振蕩。在較大脈沖寬度下，一方面，在每個脈沖周期作用下界面處都 將產生更高的熱應力；另一方面，TBC/BC 和 BC/ 基體界面在每個脈沖周期作用下 都會經歷更加劇烈的熱應力升(向上箭頭)和熱應力降(向下箭頭)。例如，在第4個脈沖周期時，脈沖寬度為0.5ms 時的熱應力升量和熱應力降量約為脈沖寬度為 0.2ms 時的3倍。這意味著在較大脈沖寬度下，分層界面處將產生更強的周期性 熱應力振蕩，經受更劇烈的熱應力沖擊，并且很容易產生裂紋使其進一步沿著界面 方 向 擴 展 。
