引言

鐵路客車輔助電源負責給車上各種負載用電設備供電。本文所述逆變器是將列車提供的600 V直流電逆變成三相交流380 V，帶動客車空調機組工作，調節車廂溫度和通風，可調頻調壓，以實現空調變頻化。同時也為餐車上的電茶爐等三相負載供電。

1 逆變器方案設計

逆變器是通過電力電子開關的開通和關斷作用，把直流電能轉變成交流電能的一種變換裝置，是整流變換的逆過程。電力電子開關器件的通斷，需要一定的驅動脈沖，這些脈沖可以通過改變一個電壓信號來調節，產生和調節脈沖的電路就是主控制電路。一個逆變器的電路組成除了逆變開關電路和主控制電路之外。還有保護電路、輔助電源、輸入輸出電路等。

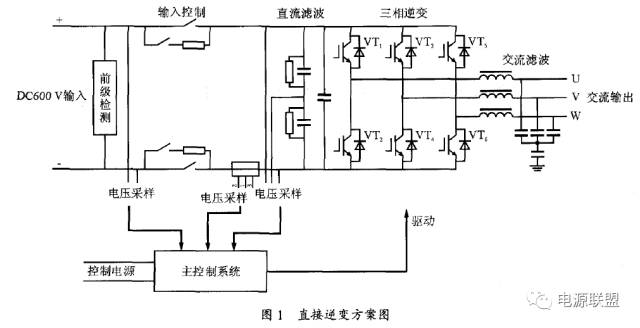

本設計中所用的直接逆變方案，是鐵路客車輔助電源主電路最簡單最基本的形式。方案如圖1所示。

主要的功能模塊劃分為主控制系統、前級檢測、輸入控制、直流濾波、三相逆變、交流濾波，配合輔助電源、采樣、保護電路等。

該電路優點是結構簡單、功率器件使用數量少：但缺點是逆變器輸出電壓容易受DC600 V干線電壓的波動影響，實測電壓品質因素差、諧波含量大，為了獲得相對恒定的交流電壓輸出，必須采用運算速度很快的DSP作主控制單元。

DSP是一種適合數字信號處理的高性能微處理器，如何選擇DSP?可以從以下幾方面來考慮。

(1)速度

DSP速度一般用MIPS或FLOPS表示，即百萬次／s。一些設計會片面追求高處理速度，但速度越高，系統實現也越困難。

(2)精度

DSP芯片分為定點、浮點處理器，對于運算精度要求很高的處理，可選擇浮點處理器。定點處理器也可完成浮點運算，但精度和速度會有影響。

(3)尋址空間

不同系列DSP程序、數據、I／0空間大小不一，DSP在一個指令周期內能完成多個操作，所以DSP指令效率很高，程序空間一般不會有問題，關鍵是數據空間是否滿足。

TMS320LF2407芯片在控制方面應用非常廣泛，作為一款專門面向數字控制系統進行優化的通用可編程微處理器，TMS320LF2407不僅具有低功耗和代碼保密的特點，而且它集成了極強的數字信號處理能力，又集成了數字控制系統所必需的輸入、輸出、A／D轉換、事件捕捉等外設，其時鐘頻率為40 MHz，指令周期小于50 nS，采用改進的哈佛結構和流水線技術，在一個指令周期內可以執行幾條指令。本方案中擬用TMS320LF2407作為DSP處理芯片。

下面簡單介紹一下各部分電路情況。

前級檢測可以有效監測輸入電壓的波動．準確實施過欠壓保護。

輸入控制是利用接觸器對負載發生故障時實施隔離，防止故障進一步擴散。

直流濾波的主要功能是濾平輸入電路的電壓紋波，當負載變化時，使直流電壓平穩。由于鐵路客車輔助電源逆變器的功率較大，因此濾波電容的容量也較大，一般使用電解電容。但由于電解電容的電壓等級限制(一般最高工作電壓在450 V)，需要將其串聯后再并聯使用。而電容自身參數的離散導致電容電壓無法一致，解決的辦法是采用電容兩端并聯均壓電阻。

按照鐵路客車輔助電源逆變器的設計要求。輸出為正弦波，交流濾波電路主要就是將逆變器輸出的PWM波變成準正弦波，以此保證較低的諧波含量。

三相逆變是逆變器的核心電路，在直接逆變的方案圖中，該部分由VT1 ～VT6六個功率開關器件組成，各由一個續流二極管反并聯，整個逆變器由恒值直流電壓U供電。

輸入電源、電動機的突然停止和線路感抗等會引起逆變器過壓；接觸網電壓的波動，有可能造成輸出欠壓；某些情況下，逆變器的輸出會超過其自身的輸出能力即過載；而功率器件工作時，產生各種損耗，其中主要包括導通過程損耗、通態損耗和關斷時的損耗，這些損耗以熱量的形式向外傳送，當開關頻率增高后，會造成過熱。

對應以上逆變器工作中產生的種種情況，設計時需考慮各項保護功能：過壓保護、欠壓保護、過載保護、過熱保護等。

2 控制方法

在逆變器電路的設計中，控制方法是核心技術。早期的控制方法使得輸出為矩形波．諧波含量較高，濾波困難，而SPWM技術較好地克服了這些缺點。SPWM正弦脈寬調制技術是通過一系列寬窄不等的脈沖進行調制，來等效正弦波形(幅值、相位和頻率)。SPWM容易實現對電壓的控制?？刂凭€性度好，廣泛用于直流交流逆變器。

SPWM控制方式中有幾個重要的參量：載波頻率fc，調制波頻率fr及載波比N，N=fc/fr。

在實際應用中，逆變器的啟動過程是一個變頻變壓的軟啟動過程，而且為了實現空調的變頻化。也就是說調制頻率fr是變化的。于是，在實行SPWM時，我們根據載波和調制波是否同步以及載波比N的變化情況，有異步調制和同步調制之分。

(1)同步調制

這種調制方式是使載波比Ⅳ等于常數．即在變頻時讓載波和調制波保持同步。其優點是波形對稱；但缺點是，在逆變器輸出頻率(調制波頻率)很低時，載波頻率也很低，產生輸出波形中諧波不易濾除，而且會帶來較大的噪音；當逆變器輸出頻率很高時，載波頻率會過高，使得功率開關器件難以承受。

(2)異步調制

為了消除同步調制的缺點，可以采用異步調制方式。顧名思義，異步調制時，在變頻器的整個變頻范圍內，載波比n不等于常數。一般在改變調制波頻率fr時保持三角載波頻率ft不變，因而提高了低頻時的載波比。這樣輸出電壓半波內的矩形脈沖數可隨輸出頻率的降低而增加，從而減少負載電動機的轉矩脈動與噪聲，改善了系統的低頻工作性能。

有利必有弊，異步調制方式在改善低頻工作性能的同時，又失去了同步調制的優點。當載波比Ⅳ隨著輸出頻率的降低而連續變化時，輸出電壓波形及其相位都發生變化，難以保持三相輸出的對稱性，可能引起電動機工作的不平穩。

通過分析，我們需要的是把兩種方式的優點結合起來，得到另一種調制方式：分段同步調制。即把逆變器的整個輸出頻率范圍(如50～60 Hz)劃分成若干個頻段，在每個頻段內都保持載波比N恒定．而不同頻段的載波比不同。在輸出頻率高的頻段采用較低的載波比，輸出頻率低的頻段采用較高的載波比。

3 驅動電路

驅動電路是將主控電路中產生的六個PWM信號，經光電隔離放大后，為逆變器提供驅動信號。

本設計中驅動電路部分的開關功率器件選擇IGBT。

IGBT(絕緣雙極型晶體管)是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件，兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點 GTR飽和壓降低，載流密度大，但驅動電流較大：MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT將MOSFET和GTR的優點集于一身，既具有輸入阻抗高、速度快、熱穩定性好和驅動電路簡單的優點，又有通態電壓低耐壓高的優點，因此發展很快，倍受歡迎，在電機驅動、中頻和開關電源以及要求快速、低損耗的領域．IGBT有取代MOSFET和GTR，IGBT非常適合應用于直流電壓為600 V及以上的變流系統。

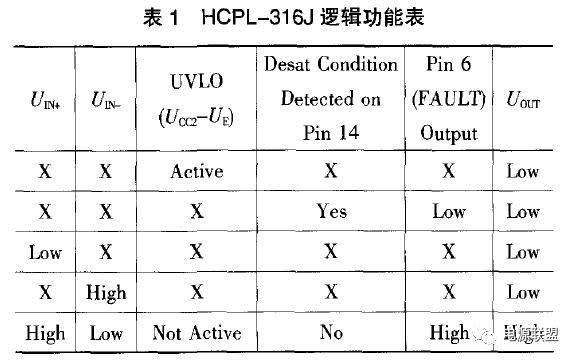

因為橋式逆變器中的IGBT工作電位差大．不允許控制電路直接與其耦合，為了保證驅動電路和主電路之間的信號傳輸，一般采用光電耦合器的隔離驅動器。由于IGBT是高速器件，故必須選取小延時的高速型光耦。常用的是芯片HCPL-316J．本設計中選擇DSP為主控單元，其與HCPL-316J結合可驅動IGBT，控制其導通、關斷并實現保護功能。它的輸出功能可以簡略的用下面的邏輯功能表來描述，詳見表1所列。

表格中最后一列為輸出。當輸出為High時IGBT導通，否則IGBT關斷。IGBT導通需要同時具備最后一行的五個條件，缺一不可，即同相輸入為高；反相輸入為低；欠壓保護功能無效；未檢測到IGBT故障，無故障反饋信號或故障反饋信號已被清除。

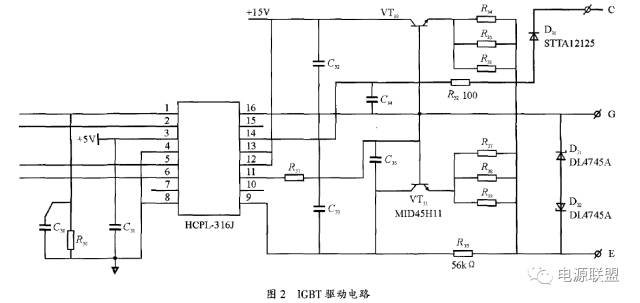

根據上述輸出控制功能，設計電路如圖2。

該電路具有以下功能：

(1)能夠產生驅動IGBT所需的+15 V、-10 V電壓。保證了其可靠導通與關斷；

(2)該電路所用核心器件HCPL-316J具有過電流保護自鎖功能，能夠有效防止IGBT在瞬時工作中過流而使保護誤動作，能夠有效的保護IGBT。

4 結束語

綜上．本設計中的逆變器綜合鐵路客車輔助電源的各項要求．采用IGBT作為功率器件，應用三相橋式逆變電路，利用DSP產生的脈沖調制信號進行控制。

文中主要針對DC600 V鐵路客車輔助電源逆變器的設計提出一些自己的想法，簡述直接逆變方案的各部分電路，并具體闡述其主控方式及驅動部分的電路，希望借此給大家提供一點借鑒參考，在同類產品設計時拓寬思路，找出更多更優質的方案。
