三相無刷直流電機驅動器的工作原理基于電子換向技術，通過實時檢測轉子位置并控制電流方向?qū)崿F(xiàn)精準驅動。驅動器內部包含位置傳感器（如霍爾傳感器）和功率電子器件（如MOSFET或IGBT）。傳感器實時檢測轉子磁極位置，控制器根據位置信號通過功率晶體管切換電流方向，驅動定子繞組產生旋轉磁場。

換向控制流程：

?位置檢測?：霍爾傳感器監測轉子磁極位置，輸出電平信號（如高低電平組合）給控制器。

電流控制?：控制器根據位置信號選擇功率晶體管的開啟順序（如AH-BL、AH-CL、BH-CL等組合），控制電流流向定子繞組。

磁場驅動?：電流變化產生旋轉磁場，推動轉子轉動。當轉子轉動到新位置時，控制器調整晶體管組合，維持磁場轉動方向。

三相無刷直流電機驅動器

由工采網代理的SS6343M是一款針對三軸手持云臺相機-三軸無刷云臺-無人機云臺推出的三相直流無刷電機驅動芯片；該芯片具有輸出電流大、導通內阻低、輸入內壓高、超小型封裝、性能卓越，芯片性價比高等優勢；其軟硬件完全可PIN TO PIN兼容替代MP6543。

電機驅動芯片 - SS6343M，是一種三相無刷直流電機驅動器。其工作電壓范圍：3V～16V；導通電阻僅為140mR；提供24管腳的3mmx4mm QFN封裝，帶外露散熱盤；芯片集成了三個半橋，包括六個N溝道功率 MOSFET，以及前置驅動器、柵極驅動電源；為每個?-H電橋提供使能和PWM輸入。

SS6343M能夠持續提供2A的驅動電流（取決于溫度和PCB條件），電流保護閾值峰值可達7A。它使用內部電荷泵為高壓側MOSFET產生柵極驅動電源電壓，并使用涓流充電電路保持足夠的柵極驅動電壓以100%占空比工作。

內部集成的安全保護功能包括熱關機、欠壓鎖定(UVLO)和過電流保護（OCP）。SS6343M提供24管腳的3mmx4mm QFN封裝，帶外露散熱盤。

驅動nSLEEP管腳為低電平將使設備進入低功耗睡眠狀態。在此狀態下，所有內部電路都被禁用。當nSLEEP處于低激活狀態時，忽略所有輸入。從睡眠模式喚醒后，設備必須經過大約1.5ms才能響應輸入。nSLEEP輸入有一個弱下拉電阻器。

典型的應用電路：

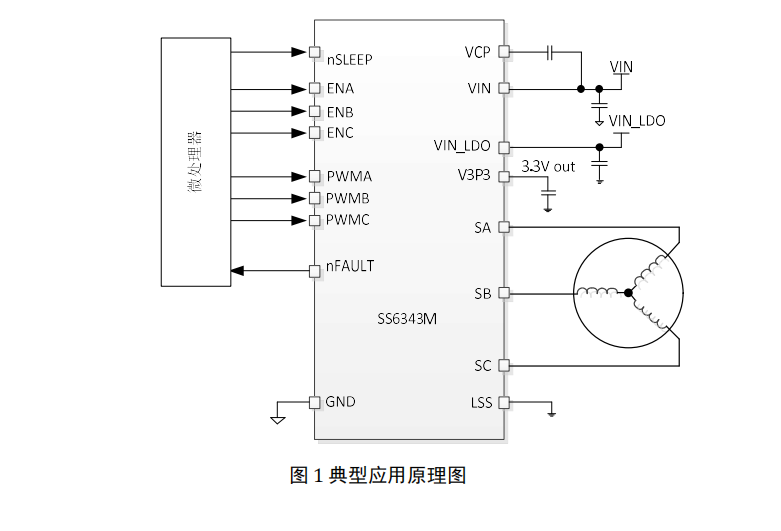

典型的應用電路

馬達驅動芯片 - SS6343M的特性：

3V-16V的工作電壓范圍

三路集成的半橋驅動

2A的持續輸出電流能力

MOSFET的導通阻抗：110m?每個MOS

SS6343M: ENBL&PWM控制接口

內嵌3.3V/100mA的LDO穩壓電源

內嵌電荷泵電源支持輸PWM100%占空比工作

自動同步整流功能

集成欠壓鎖定(UVLO)和過溫保護功能

峰值達7A的過流保護閾值

封裝形式：QFN-24(3mmx4mm)

率能半導體在電機驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多電機驅動的技術資料，請登錄工采網官網進行咨詢。
