光伏逆變器可以將光伏（PV）太陽能板產生的可變直流電壓轉換為市電頻率交流電（AC）的逆變器，可以反饋回商用輸電系統，或是供離網的電網使用。光伏逆變器是光伏陣列系統中重要的系統平衡（BOS）之一，可以配合一般交流供電的設備使用。

光伏電站的運行數據一般由光伏逆變器進行采集，通過一定的通訊方式輸?shù)教囟ǖ暮笈_進行數據處理、存儲和管理。這些通訊手段不僅實現了電站的全數字化，使電站全量數據可視、可管，并且對后期運維有非常大的意義。目前分布式光伏電站可以選擇的通訊方式有很多，如WiFi、GPRS（4G）、RS-485、PLC、PLC-LTE、藍牙等。在實際應用中，由于系統易遭受雷擊等事件，許多系統通訊口可能會受到高壓浪涌的影響。因此，需要對通訊接口，如RS-485接口進行浪涌防護，以免通訊中斷導致系統的癱瘓。對于光伏逆變器RS-485接口高浪涌防護，東沃電子DOWOSEMI深有研究。在設計光伏逆變器RS-485浪涌保護方案時，需考慮以下幾個要點：

√防護器件選型：要選擇耐壓值適當?shù)?a target="_blank">GDT陶瓷氣體放電管、TSS半導體放電管、TVS瞬態電壓抑制二極管等，確保防護器件能夠在額定條件下承受相應的浪涌能量。

√安裝位置：浪涌防護器件需盡可能靠近RS-485接口，以便第一時間吸收浪涌電流。

√布局優化：盡量縮短浪涌電流的分流路徑，減少電路中的寄生電感影響。

√通信性能：確保RS-485接口數據的完整性。

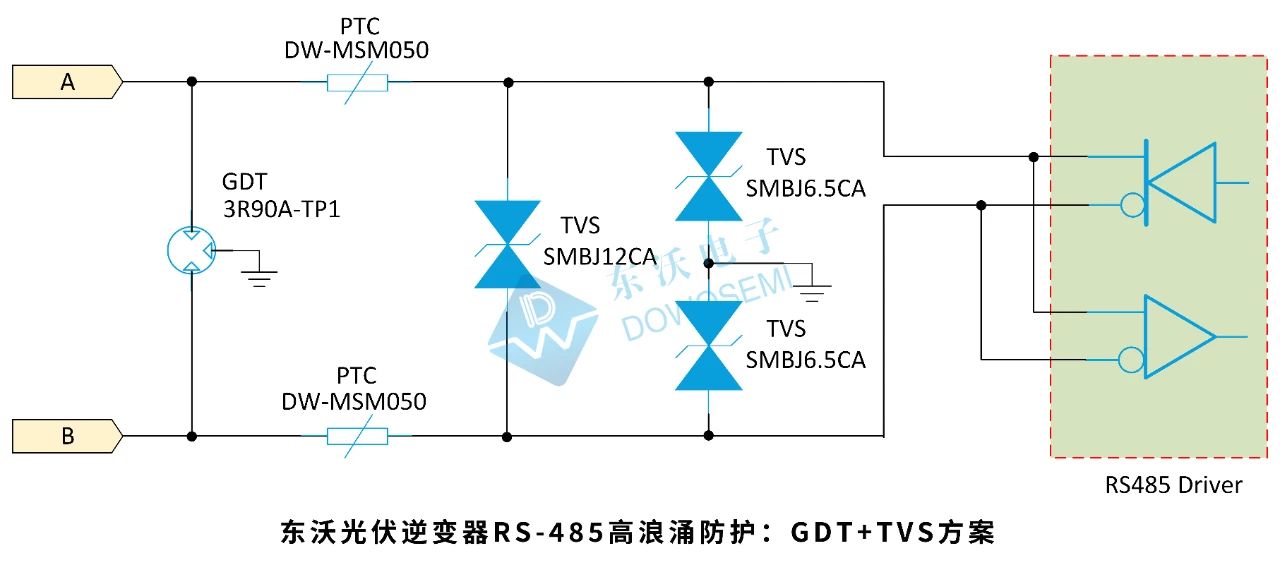

一、光伏逆變器RS-485高浪涌防護：GDT+TVS方案

A、防護器件選型：

1）GDT選型：3R90A-TP1

2）PPTC選型：DW-MSM050

3）TVS選型：SMBJ6.5CA、SMBJ12CA

B、方案特點：

1）采用“多級防護、逐級限壓”的模式進行浪涌防護

2）可滿足更高浪涌等級，最大浪涌保護等級：5KA@8/20us。

3）適用低速、防護等級高的應用場景。

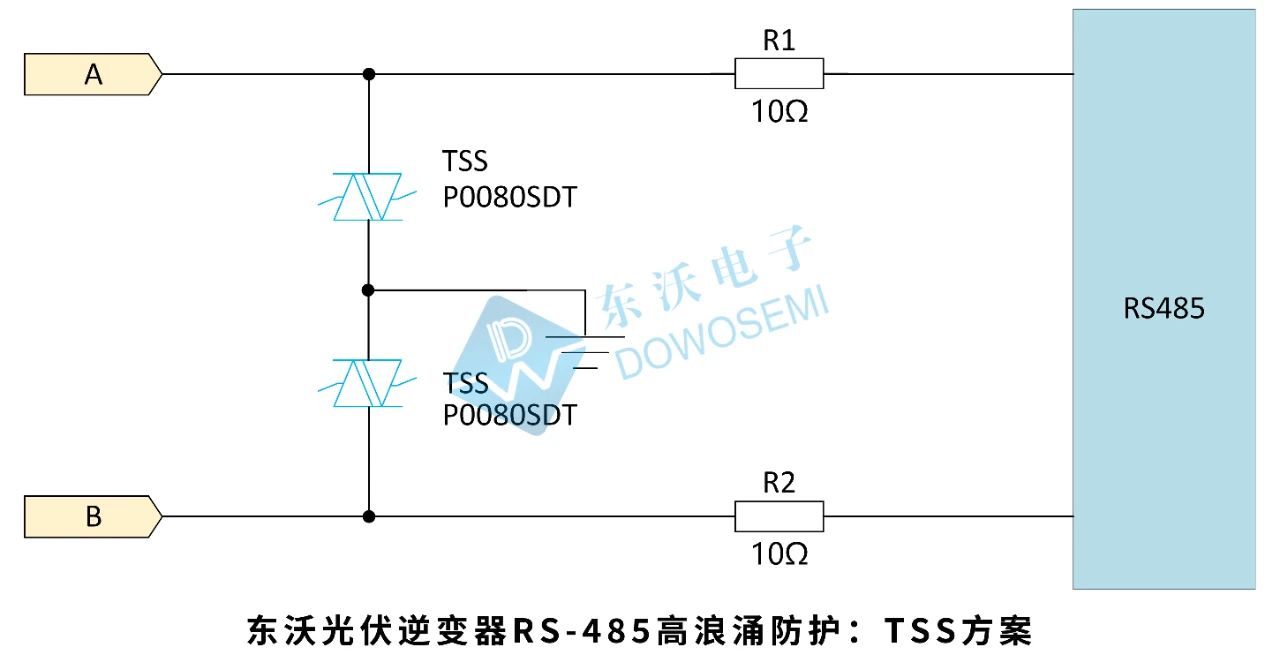

二、光伏逆變器RS-485高浪涌防護：TSS方案選型

A、防護器件選型：

TSS選型：P0080SDT

B、方案特點：

1）高浪涌：滿足單端對地3KA@8/20us的通流要求。

2）小體積：SMC封裝。

3）節約空間：單顆器件解決高浪涌防護要求，替代傳統GDT+TVS組合模式，減小安裝空間。

東沃電子DOWOSEMI是一家全方位的半導體器件制造商及電路保護解決方案服務商。公司專注于半導體器件的創新設計與制造，產品線豐富，涵蓋保護器件（TVS/ESD/GDT/TSS/MOV/PPTC）、二極管、三極管MOS管、整流橋堆等等，產品廣泛應用于汽車、儲能、工控、儀器儀表、安防、通信、照明、醫療、家電、智能穿戴等領域，致力于為全球客戶提供高性能、高可靠性的半導體解決方案。東沃光伏逆變器RS-485高浪涌防護方案中選用到的防護器件：3R90A-TP1、DW-MSM050、SMBJ6.5CA、SMBJ12CA、P0080SDT，現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試，歡迎廣大新老客戶前來咨詢！浪涌靜電防護，找東沃電子，電保護不迷路！
