LM22677 開關穩壓器提供實現 高效的高壓降壓 （Buck） 穩壓器，使用最少的外部元件。這 易于使用的穩壓器包含一個 42V N 溝道 MOSFET 開關，可提供高達 5A 的電流 負載電流。出色的線路和負載調節以及高效率 （> 90%） 特色。電壓模式控制提供較短的最小導通時間，允許 輸入和輸出電壓。內部回路補償意味著用戶無需繁瑣 計算環路補償分量的任務。固定 5V 輸出和可調輸出 提供電壓選項。默認開關頻率設置為 500 kHz，因此允許 小型外部元件和良好的瞬態響應。此外，頻率可以調整 在 200 kHz 至 1 MHz 范圍內使用單個外部電阻器。內部振蕩器可以是 與 system clock 或另一個穩壓器的 oscillator 同步。精密使能輸入 允許簡化穩壓器控制和系統電源排序。在關閉模式下， 穩壓器僅消耗 25 μA（典型值）。該 LM22677 還具有內置的熱關斷和電流 限位以防止意外過載。
*附件：lm22677-q1.pdf

LM22677 設備是德州儀器 （TI） 的 SIMPLE SWITCHER 系列。SIMPLE SWITCHER 概念使用最少數量的外部元件提供易于使用的完整設計 以及 TI WEBENCH 設計工具。TI 的 WEBENCH 工具包括外部元件等功能 計算、電氣仿真、熱仿真和 Build-It 板 設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 100mΩ N 溝道 MOSFET
• 輸出電壓選項：
  • -ADJ（輸出低至 1.285 V）
  • -5.0 （輸出固定為 5 V）
• ±1.5% 反饋基準準確度
• 500kHz 默認開關頻率
• 可調開關頻率和
  同步
• –40°C 至 +125°C 工作結溫
  范圍
• 精確使能輸入
• 集成自套二極管
• 集成軟啟動
• 完全支持 WEBENCH^?^
• LM22677-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品
  （–40°C 至
  +125°C 工作結溫）
• NDR （裸露焊盤）

參數

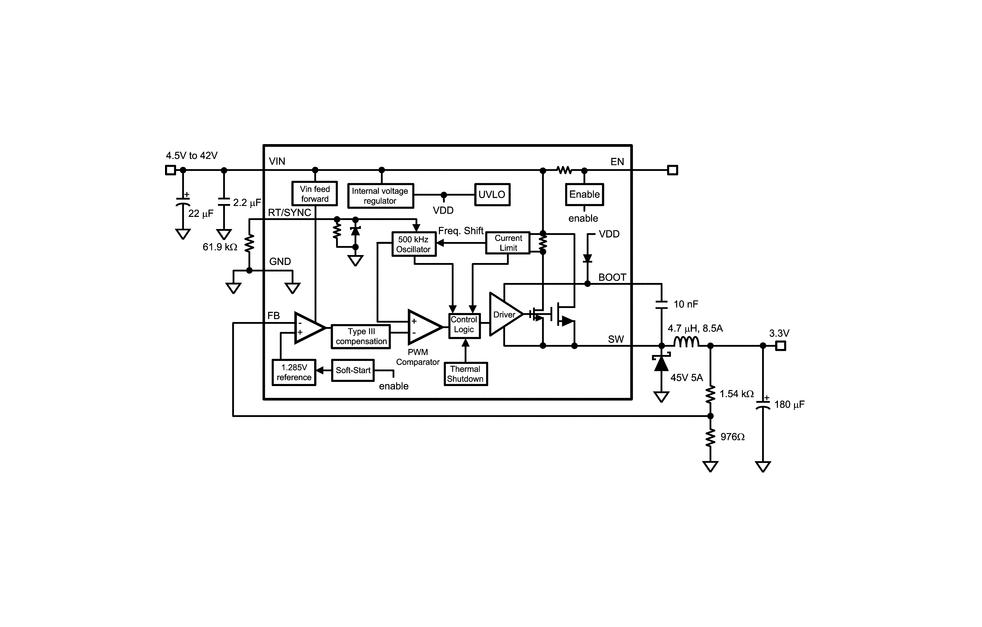

方框圖

1. 產品概述

• ?產品名稱?：LM22677-Q1
• ?類型?：5-A SIMPLE SWITCHER?降壓電壓調節器
• ?應用?：工業控制、電信和數據通信系統、嵌入式系統
• ?特點?：
  • 寬輸入電壓范圍：4.5V至42V
  • 內部補償電壓模式控制
  • 100-mΩ N通道MOSFET
  • 輸出電壓選項：-ADJ（低至1.285V）和-5.0（固定5V）
  • ±1.5%反饋參考精度
  • 默認開關頻率500kHz，可調至1MHz
  • -40°C至+125°C工作結溫范圍
  • 精密使能輸入
  • 集成軟啟動
  • 全WEBENCH?支持

2. 功能描述

2.1 精密使能與欠壓鎖定（UVLO）

• ?使能（EN）引腳?：用于控制穩壓器，當EN引腳電壓低于1.6V時，穩壓器關閉。
• ?UVLO功能?：防止輸入電壓過低時穩壓器啟動，輸入電壓上升閾值為4.3V，下降閾值為3.9V。

2.2 軟啟動

• 內部軟啟動功能使輸出電壓在約500μs內逐漸達到穩態，減少啟動應力。

2.3 開關頻率調整與同步

• 通過RT/SYNC引腳連接不同阻值的電阻，可將開關頻率調整至200kHz至1MHz。
• RT/SYNC引腳可接受外部時鐘信號，實現與其他穩壓器或系統時鐘的同步。

2.4 自舉供電

• 集成浮動高側柵極驅動器，需外部自舉電容連接BOOT和SW引腳。

2.5 內部補償

• 內部采用III型環路補償，優化瞬態響應，無需外部補償元件。

3. 引腳配置與功能

• ?SW?：開關輸出
• ?VIN?：輸入電壓
• ?BOOT?：自舉輸入
• ?GND?：系統地
• ?FB?：反饋輸入
• ?RT/SYNC?：頻率設置與同步輸入
• ?EN?：使能輸入與UVLO
• ?EP?：裸露焊盤，用于熱散耗和接地

4. 電氣特性

• ?輸出電壓范圍?：-ADJ版本為1.285V至42V，-5.0版本固定為5V
• ?靜態電流?：典型值為6mA（無負載）
• ?待機靜態電流?：典型值為25μA
• ?電流限制?：最大8.75A
• ?熱關斷閾值?：150°C

5. 應用與實現

5.1 輸出電壓分壓器選擇

• 對于-ADJ版本，需使用外部電阻分壓器設置輸出電壓。
• -5.0版本無需分壓器，F(xiàn)B引腳直接連接輸出。

5.2 典型應用電路

• 提供了詳細的典型應用電路圖，包括電感、電容、二極管等外部組件的選擇方法。
• 支持使用WEBENCH? Power Designer進行自定義設計。

5.3 布局指南

• 強調保持AC電流環路面積最小，以減少雜散電感和噪聲。
• 推薦使用地平面連接輸入和輸出濾波電容器。

5.4 熱考慮

• 裸露焊盤和多個通孔連接至地平面，以增強熱散耗。
• 提供了不同條件下的結溫預測和散熱設計建議。

6. 包裝與訂購信息

• 提供TO-263（NDR）封裝選項。
• 列出了不同溫度等級和包裝數量的可訂購部件號。

7. 文檔與支持

• 提供了相關應用筆記、設計支持和社區資源鏈接。
• 強調數據表和設計資源的“按原樣”提供，并包含所有缺陷。
