高壓功率放大器在生物和超聲領域中具有重要作用，以下分別說明其在兩個領域中的作用和實驗：

生物領域

作用：高壓功率放大器用于將低功率的信號放大成高功率的超聲波，從而實現對生物組織的深入研究和測試。超聲波具有無創、無痛、無輻射等優點，在生物醫學領域的應用廣泛，包括超聲成像、超聲治療、超聲介導的基因和藥物傳遞等。高壓功率放大器能夠提供超聲波所需的高功率信號，驅動超聲換能器產生超聲波，進而作用于生物組織，產生各種物理和化學效應，如聲壓、聲流、熱效應等，研究人員通過對這些效應的測量和分析，了解生物組織的物理特性和化學組成。

實驗一、ATA-4315高壓功率放大器在生物電刺激技術研究中的應用

實驗原理：生物電刺激是一種通過外部電信號刺激生物體，引發其內部的電生理反應和生物學反應的技術。主要體現在生物體的神經系統和肌肉系統，當外部電信號施加到生物體上時，可以改變神經細胞的電位差，從而激活或抑制神經元的活動；在肌肉系統中，外部電流的刺激可以引發肌肉收縮或放松。以達到治療、康復或促進健康的目的。

圖：ATA-4315高壓功率放大器在生物電刺激技術研究中實驗框圖

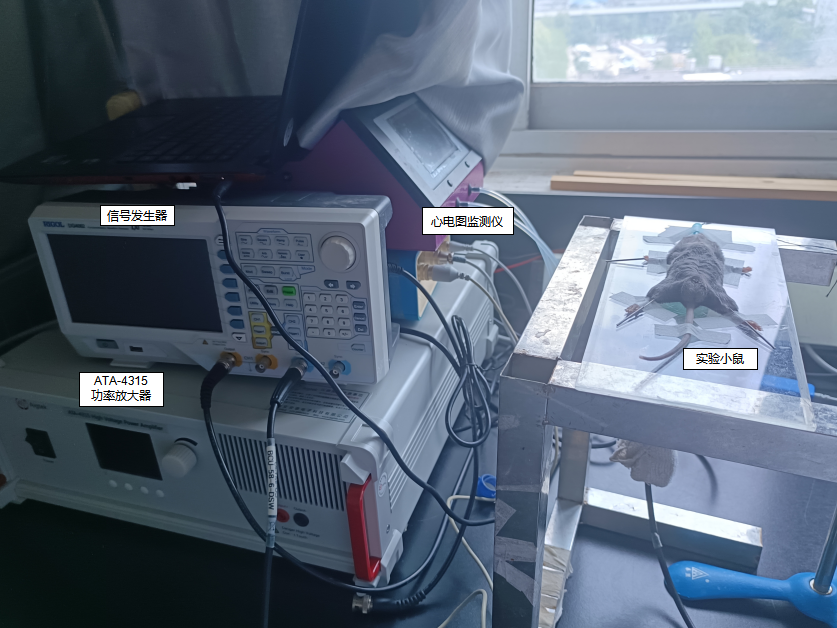

圖：ATA-4315高壓功率放大器在生物電刺激技術研究中實驗實拍圖

信號發生器為ATA-4315高壓功率放大器提供信號，功放連接電極片，本次實驗中選取有心律失常的小鼠作為被測物，將電極片放置在小鼠的心臟位置，刺激信號為脈沖波，頻率1-160Hz，脈寬為2-500us，幅值從零逐漸遞增，通過小鼠電刺激過程中的各種生理反應和心電圖數據進行分析。電刺激過程中隨著頻率的增加，肌肉收縮和神經傳導的速度加快，而電信號幅值越大，其肌肉收縮和神經傳導的程度越大，脈寬則對應電刺激的持續時間。根據不斷的實驗，選取頻率100Hz，脈寬500us，幅值15Vpp對小鼠進行電刺激治療，通過心電圖觀測到小鼠的心律失常有所緩解。

超聲領域

作用：在超聲領域，高壓功率放大器主要用于驅動超聲換能器、壓電陶瓷等元件，產生高強度的超聲波，實現超聲加工、超聲成像、超聲聚焦等功能。超聲波的產生需要足夠的功率驅動，高壓功率放大器能夠提供所需的高電壓和大電流，使超聲換能器等元件產生機械振動，進而產生超聲波。此外，通過調節高壓功率放大器的輸出信號參數，還可以控制超聲波的頻率、振幅和相位等特性，以滿足不同超聲應用的需求。

實驗二、ATA-4315高壓功率放大器在聚焦聲場誘導虛擬光波導中的應用

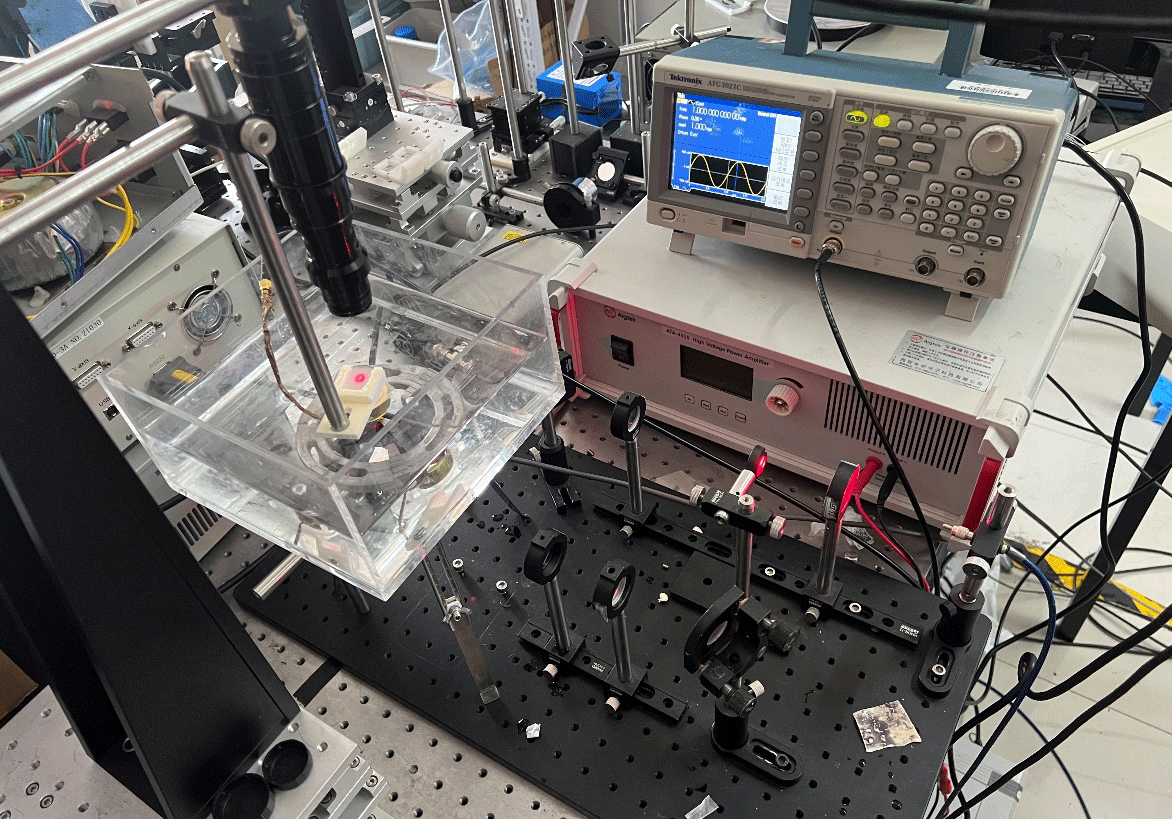

圖：ATA-4315高壓功率放大器在聚焦聲場誘導虛擬光波導中的應用實驗實拍圖

實驗中先確定超聲換能器的最佳工作頻段，將換能器表面涂抹超聲凝聚并將全息板置于換能器表面，其中全息板用于調控超聲波的幅值和相位以產生聚焦聲場。將瓊脂仿體固定在聲場聚焦的位置，波長為660nm的連續激光經光學器件準直后，由下方進入換能器和全息板，光束進入瓊脂仿體，經聚焦聲場調制后，使用CMOS相機對組織中的光學模式橫截面進行成像。通過調節輸入電信號的電壓值，可以獲得不同超聲壓力模式下的相關圖像。

高壓功率放大器推薦：

圖：ATA-4000系列高壓功率放大器指標參數
