電位器是一種最常用的可調電子元件。電位器是從可變電阻器發展派生出來的，它由一個電阻體和一個轉動或滑動系統組成，其動臂的接觸刷在電阻體上滑動，即可連續改變動臂與兩端間的阻值。電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。電位器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓（外加電壓）成一定關系得輸出電壓，因此稱之為電位器。

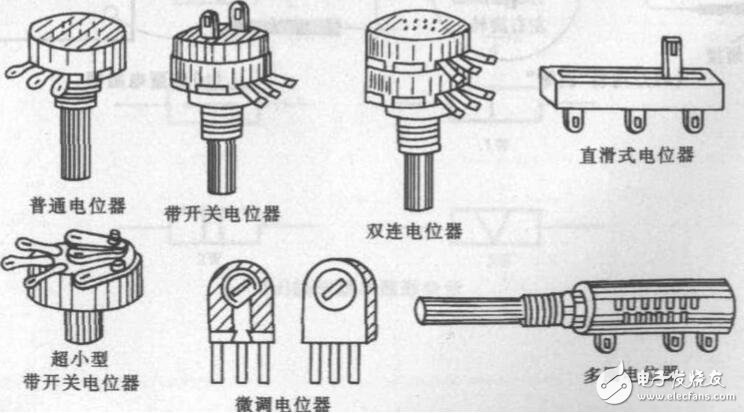

電位器有許多種類，較常見的有：普通旋轉式電位器、帶開關電位器、超小型帶開關電位器、直滑式電位器、多圈電位器、微調電位器、雙連電位器等，如圖所示。電位器的文字符號為“Rp”，在電路圖中常用的符號如圖中的圖所示。
電位器 （英文：Potentiometer）是可變電阻器的一種。通常是由六腳電位器電阻體與轉動或滑動系統組成，即靠一個動觸點在電阻體上移動，獲得部分電壓輸出。
電位器的作用——調節電壓（含直流電壓與信號電壓）和電流的大小。
電位器的結構特點——電位器的電阻體有兩個固定端，通過手動調節轉軸或滑柄，改變動觸點在電阻體上的位置，則改變了動觸點與任一個固定端之間的電阻值，從而改變了電壓與電流的大小。
電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸點之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓。它大多是用作分壓器，這時電位器是一個四端元件。電位器基本上就是滑動變阻器，有幾種樣式，一般用在音箱音量開關和激光頭功率大小調節，電位器是一種可調的電子元件。
用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。按材料分線繞、碳膜、實芯式電位器；按輸出與輸入電壓比與旋轉角度的關系分直線式電位器（呈線性關系）、函數電位器（呈曲線關系）。主要參數為阻值、容差、額定功率。廣泛用于電子設備，在音響和接收機中作音量控制用。
對于電位器的認識：

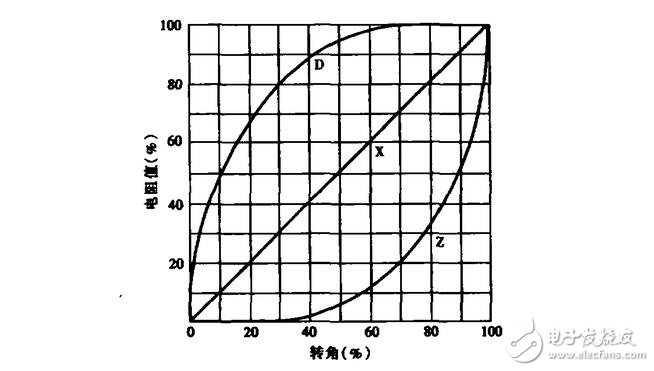

電位器的主要參數除標稱阻值和額定功率外，還有阻值變化特性，它是指其阻值隨動臂的旋轉角度或滑動行程而變化的關系。常見的電位器阻值變化規律有直線式（X型）、指數式（Z型）、對數式（D型）三種。三種形式的電位器阻值隨活動觸點的旋轉角度變化的曲線如圖 （b）所示。圖中縱坐標表示當某一角度時的電阻實際數值與電位器總電阻值的百分?jǐn)?shù)，橫坐標是旋轉角與最大旋轉角的百分?jǐn)?shù)。
X型電位器的阻值變化與轉角成直線關系。也就是電阻體上導電物質的分布是均勻的，所以單位長度的阻值相等。它適用于一些要求均勻調節的場合，如分壓器、偏流調整等電路中。Z型電位器在開始轉動時，阻值變化較小而在轉角接近最大轉角一端時，阻值變化比較明顯。因?yàn)槿硕鷮?duì)微小的聲音稍有增加時，感覺很靈敏，但聲音大到某一值后，即使聲音功率有了較大的增加，人耳的感覺卻變化不大，這種電位器適合于音量控制電路，因?yàn)椴捎眠@種電位器進行音量控制，可獲得音量與電位器轉角近似于線性的關系。D型電位器的阻值變化與Z型正好相反，它在開始轉動時阻值變化很大，而在轉角接近最大值附近時，阻值變化就比較緩慢。D型電位器適用于音調控制等電路。
?。╞）阻值變化特性曲線
?。∕EMO） 電位器如有輕微接觸不良的，可用純酒精清洗碳膜片及動片觸點;電位器內如果碳膜磨損嚴重而接觸不良時，可將金屬劇觸點輕輕向里或向外彎曲一些，改變金屬刷在碳膜上的運動軌跡;如果電位器有一定片與碳膜間斷路（多為涂銀處開路），而另一定片又未用或與動片焊連在一起，這時交換兩定片的焊接位置，仍可正常使用。例如：電位器A定片與碳膜斷路，這時可焊下電位器A定片，換焊上B定片。如果是碳膜磨損，可用鉛筆在上面涂抹補充碳質，可維持使用。嚴重?fù)p壞或者條件允許則盡可能換新。
電位器的種類：
?。ㄒ唬┖铣商寄る娢黄鳎菏悄壳笆褂米疃嗟囊环N電位器。其電阻體是用碳黑、石墨、石英粉、有機粘合劑等配制的混合物，涂在膠木板或玻璃纖維板上制成的。
優點：分辨率高、阻值范圍寬；
缺點：滑動噪聲大、耐熱耐濕性不好。
品種：有普通合成碳膜電位器、帶開關小型合成碳膜電位器、單聯帶開關（無開關）電位器、雙聯同軸無開關（帶開關）電位器、雙聯異軸無開關（帶開關）電位器、小型精密合成碳膜電位器、推拉開關合成碳膜電位器、直滑式合成碳膜電位器、精密多圈合成碳膜電位器等。
?。ǘ┚€繞電位器：其電阻體是由電阻絲繞在涂有絕緣材料的金屬或非金屬板上制成的。
優點：功率大、噪聲低、精度高、穩定性好；
缺點：高頻特性較差。
?。ㄈ?a target="_blank">金屬膜電位器：其電阻體是用金屬合金膜、金屬氧化膜、金屬?gòu)?fù)合膜、氧化鉭膜材料通過真空技術沉積在陶瓷基體上制成的。
優點：分辨率高、滑動噪聲較合成碳膜電位器小；
缺點：阻值范圍小、耐磨性不好。
（四）直滑式電位器：其電阻體為長方條形，它是通過與滑座相連的滑柄作直線運動來改變電阻值的。
用途：一般用于電視機、音響中作音量控制或均衡控制。
?。ㄎ澹﹩稳﹄娢黄髋c多圈電位器：
單圈電位器：它的滑動臂只能在不到360度的范圍內旋轉，一般用于音量控制；
多圈電位器：它的轉軸每轉一圈，滑動臂觸點在電阻體上僅改變很小一段距離，其滑動臂從一個極端位置到另一個極端位置時，轉軸需要轉動多圈。一般用于精密調節電路中。
?。?shí)心電位器：是用碳黑、石墨、石英粉、有機粘合劑等配制的材料混合加熱后，壓在塑料基體上，再經加熱聚合而成。
優點：分辨率高、耐磨性好、阻值范圍寬、可靠性高、體積??；
缺點：噪聲大、耐高溫性差。 品種：可分為小型實心電位器、直線式實心電位器、對數式實心電位器。
?。ㄆ撸﹩温?lián)電位器與雙聯電位器：
單聯電位器：由一個獨立的轉軸控制一組電位器；
雙聯電位器：通常是將兩個規格相同的電位器裝在同一轉軸上，調節轉軸時，兩個電位器的滑動觸點同步轉動，適用于雙聲道立體聲放大電路的音量調節。也有部分雙聯電位器為異步異軸。
?。ò耍┎竭M(jìn)電位器：由步進電動機、轉軸電阻體、動觸點等組成。動觸點可以通過轉軸手動調節，也可由步進電動機驅動。
?。ň牛ч_(kāi)關電位器：在電位器上附加有開關裝置。開關與電位器同軸，開關的運動與控制方式分為旋轉式和推拉式兩種。
用途：多用于黑白電視機中作音量控制兼電源開關。小型旋轉式帶開關電位器主要用于半導體收音機或其它小型電子產品中作音量控制（或電流、電壓調節）兼電源開關。
種類：開關位數有單刀單擲、單刀雙擲和雙刀單擲。
?。ㄊ┵N片式電位器：也稱片狀電位器，是一種無手動旋轉軸的超小型直線式電位器，調節時需使用螺釘旋具等工具。
種類：分為單圈電位器和多圈電位器 ——屬精密電位器，有立式與臥式兩種結構。
電位器的作用：
電位器在電路中的主要作用有以下幾個方面：
1.用作分壓器電位器是一個連續可調的電阻器，當調節電位器的轉柄或滑柄時，動觸點在電阻體上滑動。此時在電位器的輸出端可獲得與電位器外加電壓和可動臂轉角或行程成一定關系的輸出電壓。
2.用作變阻器電位器用作變阻器時，應把它接成兩端器件，這樣花電位器的行程范圍內，便可獲得一個平滑連續變化的電阻值。
3.用作電流控制器當電位器作為電流控制器使用時，其中一個選定的電流輸出端必須是滑動觸點引出端。
電位器引腳的接法：
電位器有3個腳，1腳接地，2腳接輸出，3腳接信號輸入。1腳3腳一樣可以不區分。一般的電位器，中間的是動片，所以測量電阻的話，接1、3腳，測的是總電阻，動片動不動，阻值都不會變；接1、2，阻值會從順時針?lè)较蜃兇螅▌?dòng)片動的話）；接2、3就是反的！
雙聯電位器的接法
6個腳叫雙聯電位器，就是2個單聯做在一起了！
8腳電位器

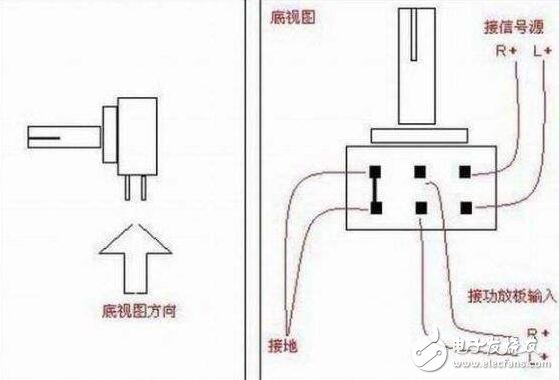

8腳電位器應該是帶了一個開關，一般在汽車音響上用的教多。
電位器的接法圖
三腳電位器的接法
左邊一只腳和中間一只腳的接法和右邊，中間兩只腳的接法功能是一樣的嗎？
若接馬達調速的，可不可以用一個三腳電位器和控制馬達的正反轉呢？該怎么接？
電位器兩側的腳是其全電阻，中間的腳是滑動結點，電源從兩側的一個腳接入，從中間腳引出，可以得到隨著中間腳旋轉而變化的電壓。
直流電機的轉速隨著外加電壓而變化，所以旋轉中間腳變化了電壓，就改變了電機的轉速。
改變直流電機的正負電源，可以使得電機反轉，電位器沒有此功能。
