電子設備的故障診斷系統大多采用由傳感器、工業PC、工業以太網、遠程專家組成的診斷模式?，F(xiàn)有診斷現場儀器眾多、連接復雜，使得系統可靠性和穩定性難以得到保證。另一方面，要求診斷人員具備專業知識，其中包括各類傳感器的固定、連接與信號處理，難以實現“現場無人，遠程診斷”目標。因此有必要從現有的硬件和軟件組成模式的角度出發，探索一種新的診斷系統組成模式。本文設計了基于嵌入式的故障診斷專家系統，使得對電子設備的檢測及維修變得更為方便有效。
　　本文根據實際需要選取Windows CE．Net作為本系統的操作系統平臺。在Windows CE嵌入式系統的平臺開發中，設備驅動程序的開發是其很重要的一部分，它們用于驅動嵌入式系統硬件平臺上的各個設備接口。根據定制的硬件系統，本文對操作系統的鍵盤驅動程序、觸摸屏、LCD驅動、電源管理及其它的相關驅動程序進行了開發。
　　1 Windows CE．Net操作系統
　　Windows CE．Net是微軟公司在嵌入式操作系統市場上一個重要產品，第1個版本于1996年發布。Windows CE．Net是針對有限資源的平臺而設計的32位、多線程、完整優先權、多任務的嵌入式操作系統。
　　Windows CE．Net一個突出的特點——模塊化。利用這個特點，選擇、組合和配置Windows CE．Net的各個模塊和組件來創建用戶版的操作系統，即Windows CE．Net的模塊化設計使得它能夠在大量的平臺上定制使用，從客戶電子設備到專用的工業控制器。
　　Window CE．Net操作系統的基本內核需要至少200 kB的ROM，它支持Win32 API子集、多種用戶界面硬件、多種的串行和網絡通訊技術、COM／OLE和其他的進程間通訊的先進方法，借助Windows CE開發者就能利用大量其他的編程資源、工具、軟件例子以及文檔來進行Windows CE．Net開發工作。Micmsoft公司為Windows CE．Net提供了PlatformBuilder和Embedded Visual Studio開發工具。
　　Windows CE．Net有五個主要的模塊：內核模塊、內核系統調用接口模塊、文件系統模塊、圖形窗口和事件子系統模塊、通訊模塊。其最大的特點是能提供與PC機類似的圖形界面和主要的應用程序。Windows CE．Net嵌入式操作系統的界面顯示大多數在Windows里出現的標準部件，包括桌面、任務欄、窗口、圖標和控件等。這樣只要是對PC機上的Windows比較熟悉的用戶，可以很快地使用基于Windows CE．Net嵌入式操作系統的嵌入式設備。
　　2 WindOWS CE．Net平臺下的驅動開發
　　Windows CE．Net的分層結構給驅動程序的開發帶來極大的方便，使得驅動開發只需要針對不同的BSP進行修改，很大程度上減少了開發的工作量。而完成這一工作需要了解兩部分的內容，分別是：Windows CE．Net的中斷機制和Windows CE．Net．的層次模型。
　　2．1 Windows CE．Net的中斷機制
　　Windows CE．Net系統的大多數外圍設備都是通過產生中斷從操作系統獲得服務的，如PC卡、板上定時器、鍵盤、觸摸屏等。當設備需要驅動程序服務時，基于Windows CE．Net的平臺使用中斷信號通知操作系統。
　　Windows CE．Net把中斷處理分成兩部分：內核模式的中斷服務程序（Interrupt Serice Routine，ISR）和用戶模式的中斷服務線程（Int-errupt Setice Thread，IST）。ISR通常都比較短，是快速的匯編代碼，一般在0AL層代碼中，能夠直接訪問硬件注冊表。ISR的唯一任務就是向操作系統返回邏輯中斷標志符。中斷服務線程（IST）是用戶模式線程，在IST中完成大多數中斷處理。IST在大多數時間里是空閑的，只有當從函數WaitForSingeObiect（）得到中斷已經發生的信號后，IST被喚醒去處理它需要處理的中斷。通過相關聯的帶有中斷標志的事件可以完成這些。IST需要首先創建一個事件并且用邏輯中斷與它相聯系。當中斷過程完成時，IST應該通知內核重新使能中斷。
　　2．2 Windows CE．Net的驅動模型
　　Windows CE．Net所有驅動都以動態鏈接庫（DLL）的形式存在，在驅動的實現過程中可以調用Windows CE．Net支持的所有標準API函數。
　　Windows CE．Net的驅動程序有2種模型：本機設備驅動程序和流接口設備驅動程序。
　　1）本機設備驅動 在Windows CE．Net中．通用LED驅動、電源驅動、顯示驅動、鍵盤驅動等都可以用本機設備驅動來開發。微軟提供了定制接口的方式來支持內部設備驅動程序，這意味著絕大多數開發人員不必大量地編寫本機設備驅動代碼。但把Windows CE．Net定制到新平臺的原始設備制造商（OEM）除外，它們可以創建自己的本機設備驅動程序到新的平臺。通常，當Windows CE．Net系統啟動時，本機設備驅動程序就被加載到系統的內存中。
　　2）流接口驅動程序 在Windows CE．Net中，流接口驅動程序以DLL形式存在，是運行在用戶模式下的動態連接庫，由一個叫做設備管理程序的特殊應用程序加載、管理和卸載。與具有單獨目的接口的內部設備驅動程序相比，所有流接口驅動程序使用同一個接口并調用同一個函數集——流接口函數。流接口驅動程序的主要任務是把外設的使用傳遞給應用程序，這是通過把設備表示為文件系統的一個特殊文件實現的。在流接口驅動程序模型中，應用程序通過文件系統的API函數調用流接口函數，然后由流接口驅動程序調用本機驅動或者通過設備管理器與系統內核或外圍設備打交道。每個流接口驅動程序必須實現一組標準的函數，用來完成標準的文件I／O函數和電源管理函數，這些函數提供給Windows CE．Net操作系統的內核使用。一般，這些函數被稱為流接口驅動程序的DLL接口。
　　3 驅動程序的開發
　　在Windows CE嵌入式系統的平臺開發中，設備驅動程序的開發是其很重要的一部分，它們用于驅動嵌入式系統硬件平臺上的各個設備接口。下面針對在項目中完成的幾個主要的設備驅動，來了解一下具體設備驅動程序的開發過程。
　　3．1 觸摸屏

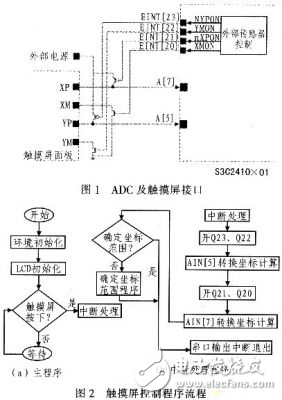

　　在嵌入式故障診斷專家系統中，為了方便用戶輸入數據，進行方便的人機交互，觸摸屏是必不可少。觸摸屏按技術原理分為：電熔電感觸摸屏、紅外線觸摸屏、電阻式觸摸屏、矢量壓力傳感式觸摸屏等。S3C2410的觸摸屏采用的是電阻式觸摸屏。S3C2410支持觸摸屏接口，它由一個觸摸屏面板，四個外部晶體管，一個外部電源，通道AIN［7］及通道AIN［5］等組成，觸摸屏接口如圖l所示。主要的設計流程如圖2所示。

　在本設計中主要完成A／D的轉換、觸摸屏上觸摸點坐標的顯示、XY軸方向的確定以及有效坐標范圍的確定。整個程序設計包括環境變量初始化、對LCD控制器和串行口的初始化以及觸摸屏控制與顯示程序。觸摸屏的控制與顯示程序包括串口數據傳送、液晶顯示控制、觸摸屏定位、中斷處理程序等。中斷處理程序中又包括A／D轉換、坐標計算、坐標檢測、坐標存儲與顯示。
