74ls00的引腳圖及應用電路

　　74ls00為四組2輸入端與非門（正邏輯），共有54/7400、54/74H00、54/74S00、54/74LS00。

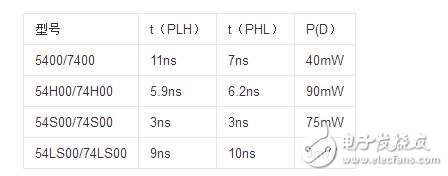

　　主要電特性的典型值如下：

　　引出端符號：

　　1A－4A，1B－4B 輸入端1Y－4Y 輸出端

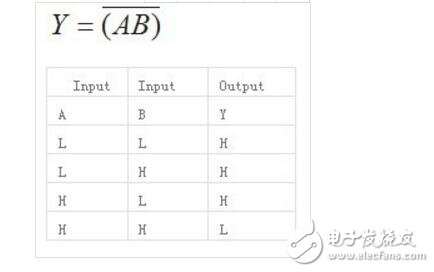

　　功能表：

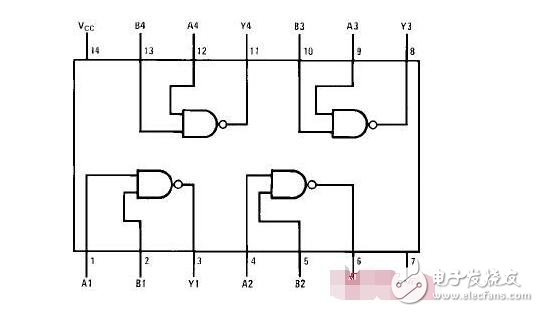

　　引腳圖：

　　極限值：

　　電源電壓………………………………………….7V

　　輸入電壓

　　54/7400、54/74H00、54/74S00…………….5.5V

　　54/74LS00……………………………………7V

　　A－B 間電壓

　　除 54/74LS00 外………………………………5.5V

　　74ls00應用電路：

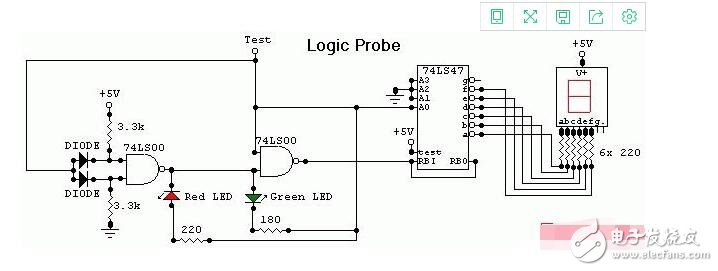

　　邏輯探針電路

　　計算機接口電路

　　方波發生器電路

　　采用與非門集成電路74LS00組成的方波發生器電路

　　所示是一種采用與非門集成電路74LSOO組成的方波發生器電路。其中與非門1、2與外界

　　RC時間常數元件組成振蕩電路，與非門3為緩沖輸出級。只要改變C的容量，便可獲得不同頻率的方波輸出。

74ls00的引腳圖及應用電路

　　邏輯電平數字信號電路圖

?
