Texas Instruments TPS92402 LED點陣控制器支持8通道獨立照明解決方案，提供高達2.5A像素級LED調光控制，具有4.5V至65V的寬輸入范圍。該器件包括一串八個串聯的集成分流FET，每個FET為每個LED提供PWM調光。分流FET串使器件能夠支持使用共陽極或共陰極LED的恒流穩壓器。

數據手冊：*附件：Texas Instruments TPS92402 LED點陣控制器數據手冊數據手冊.pdf

Texas Instruments TPS92402有一個用于系統時鐘的內部振蕩器，以支持高達16位可編程PWM頻率高達60kHz的集成PWM發生器。串行外設接口 (SPI) 可實現高速數據傳輸，并支持菊花鏈和星形連接。SPI和優化的引腳布局讓多個器件能夠以單層PCB的堆疊配置進行連接。

TPS92402集成了寄存器，用于編程PWM脈寬、壓擺率、邊沿偏移和燈串中每個LED的開路電壓，以及用來報告LED開路、LED短路、分流FET開路和過熱警告。內部電荷泵采樣擴頻功能增強EMI性能。TPS92402還提供對恒流調節器的PWM調光控制，并可實現多通道節電，尤其是在低亮度條件下可提高調光效率。

特性

• 寬輸入范圍：4.5 V至65 V
• LED共陽極或共陰極連接
• 八個集成PWM分流FET
  • FET最大持續電流：2.5A
  • 用于PWM發生器的內部32MHz振蕩器
  • 可編程16位 >20kHz PWM調光
• SPI接口和自適應配置
  • 用于數據傳輸?shù)母哌_5MHz的SPI時鐘
  • 星形和菊花鏈連接
  • 一個器件用于8 LED燈串或2個4 LED燈串
  • 最多可堆疊四個器件，用于32 LED燈串
• 增強的EMI性能
  • 可編程PWM壓擺率
  • 可編程PWM邊沿移動
  • 帶擴頻的內部電荷泵
• 全面保護特性
  • LED開路檢測和保護
  • LED短路檢測
  • 分流FET開路檢測
  • 可編程的LED開路電壓
  • 熱警告
• 可選省電模式
  • 用于控制LED驅動器的PWM輸出
  • 低功耗待機模式
• VQFN-36 封裝

應用

• 舞臺和攝影照明
• 手術照明
• 機器視覺和IP攝像機LED陣列
• 冷/暖WLED照明
• 3D打印
• 工業運輸

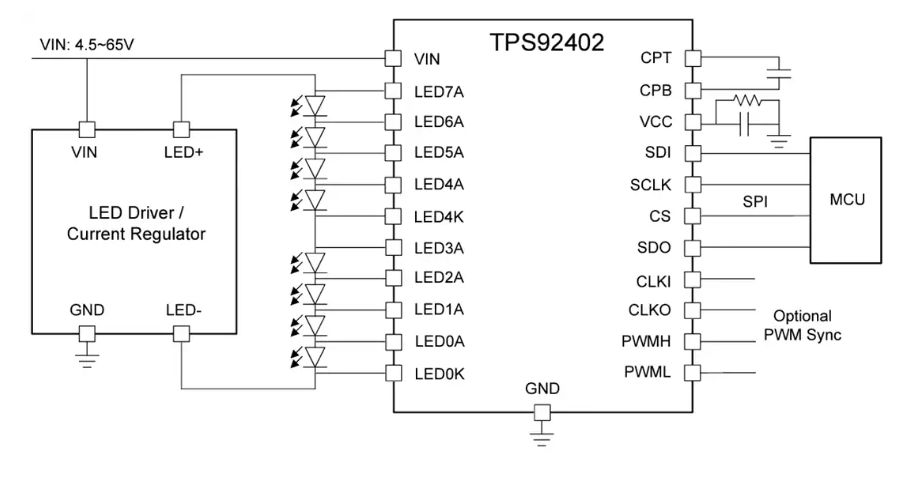

簡化應用
