25mHZ石英晶體振蕩器電路圖
2016年05月24日 11:46 電子產品世界 作者：佚名 用戶評論（0）
本文主要為25mHZ石英晶體振蕩器電路圖，并對其進行了分析說明：

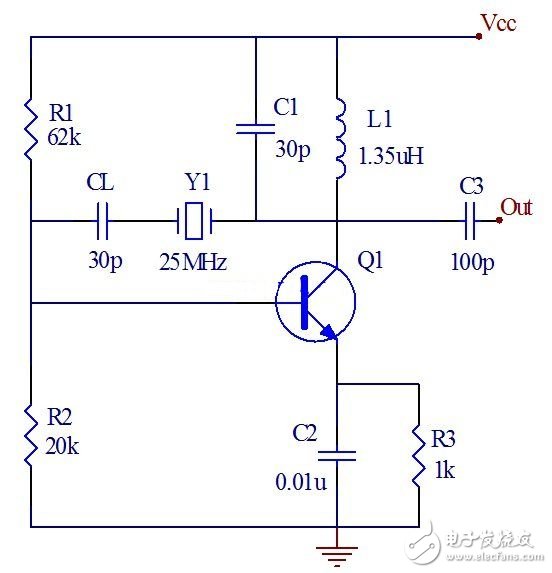

基頻振蕩電路

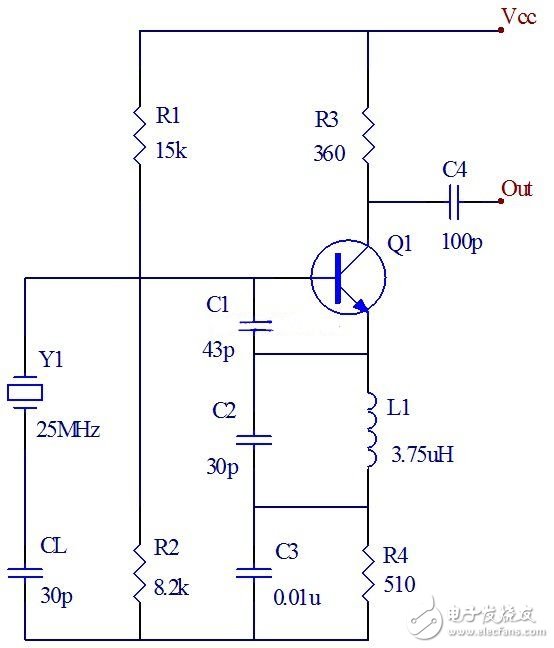

三次泛音振蕩電路
電路說明：
R172用于匹配IC內部電路負反饋和相位移。C186、C187為晶體負載電容CL。該電容值的確定公式為：
基頻電路圖中，R1、R2、R3為電路提供偏置，L1、C1組成振蕩槽路，C2為旁路電容，C3為偶合電容，CL為晶體負載電容。
泛音電路圖中，R1、R2、R3、R4為電路提供偏置，C1、C2、L1構成選頻網絡，C3為旁路電容，C4為偶合電容，CL為晶體負載電容。
電路中晶體管選擇，其特征頻率應大于電路振蕩頻率的50-100倍，即不小于1.2G。偶合電容在不影響輸出幅度的情況下，可以選擇更小點。總之，頻率越高，電容越小，頻率越低，電容值越大。電容太大，輸出噪聲會增高，你也可以考慮在這里加濾波網絡。
還要說明一點，并聯型晶體振蕩器頻率穩定度沒有串聯型晶體振蕩器高。
